Работа 1. Градация сократительного ответа икроножной мышцы лягушки

Цель работы: проследить, как меняется амплитуда сократительного ответа мышцы при изменении силы одиночного электрического раздражения.

Объект исследования: лягушка.

Для работы необходимы: набор инструментов для препарирования, раствор Рингера; электростимулятор ЭСЛ-1; камера для работы с нервно-мышечным препаратом; механоэлектрический преобразователь, самописец типа Н3031-1 (см. описание и порядок работы с прибором).

Ход работы. Приготовьте нервно-мышечный препарат лягушки и уложите его в специальную камеру для работы с нервно-мышечным препаратом. В первое, более глубокое отделение поместите мышцу и булавками прочно фиксируйте ее за суставную сумку коленного сустава на корковом дне камеры. Сухожильный конец с помощью нитки присоедините к вертикальному отростку рычажка датчика, нитка должна быть строго параллельна последнему. Мышцу залейте раствором Рингера. Во второе отделение камеры (перпендикулярно первому) поместите нерв через узкую прорезь между отделениями. Нерв уложите на электроды, вмонтированные в этом отделении, куда кладется небольшой тампон ваты, смоченный раствором Рингера. Затем отделение закройте крышкой, чтобы предотвратить подсыхание нерва.

Чтобы мышца лучше расслаблялась, к рычажку подвесьте груз 5–10 г. С помощью самописца регистрируйте амплитуды сократительного ответа мышцы в зависимости от силы раздражающего тока. Для этого соединяют электроды камеры с выходными клеммами стимулятора. Найдите порог раздражения при длительности стимула 0,5 мсек. Одиночные стимулы падают на препарат с интервалом не менее 30 сек. Каждое последующее раздражение производят с увеличением напряжения (рис. 18). В период между раздражениями вращают ленту самописца таким образом, чтобы между сокращениями на ней были равные промежутки (~ 5 мм). Определяют максимальное напряжение электрического тока, при котором все моторные единицы мышцы принимают участие в сократительной реакции. Следует убедиться, что дальнейшее увеличение напряжения электрического тока не будет влиять на величину амплитуды сократительного ответа мышцы. Объясните явление градации мышечного ответа.

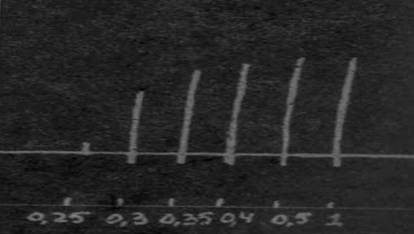

Рис. 18. Механографическая регистрация градации сократительного ответа скелетной мышцы лягушки в зависимости от силы раздражения (кимограмма)
