Лабораторная работа №2

Моделирование процедуры (eEPC) в методологии ARIS

Инструментарий: ARIS Express. Возможно также выполнить задание на графических инструментах типа MS Visio, YeD Graph Editor и др.

1. Цель занятия

Цель занятия - получение детального представления о процессном подходе к описанию организации, приобретение основных навыков по построению системы бизнес-процессов организации, в том числе, по выделению бизнес-процессов, определению их целей, владельцев и ресурсного окружения.

Ниже приведены таблицы (табл. 1 и табл. 2) с типами объектов, связей, которые необходимо использовать при построении данной диаграммы.

Таблица 1. Объекты детальной модели процесса (модели процедуры)
Название объекта	Символ объекта	Описание / комментарий
Функция (Function)		Объект соответствует функции. Для наименования функции необходимо использовать ее реальное название. Имя должно состоять из двух частей - отглагольного существительного, описывающего выполняемую функцию, и существительного, показывающего объект, над которым он выполняется. Все названия объектов пишутся с заглавной буквы. Пример: "Оформление заказа клиента"
Интерфейс процесса - Функция (Process interface - Function)		Объект показывает ссылку на смежный процесс. Имя соответствует названию модели, которая описывает смежную процедуру из модели сценариев процесса. Все названия объектов пишутся с заглавной буквы. Объект используется для ссылок на процедуры, не входящие в описываемый сценарий данной, а также на процедуры других матриц.
Событие (Event)		Объект, описывающий событие. Имя события должно содержать существительное и описание изменения состояния в виде отглагольной формы. Все названия объектов пишутся с заглавной буквы. Пример: "Заказ клиента оформлен"
Оператор И - Правило (AND rule)		Логический оператор "И", используется в случае, если в результате наступления какого-либо события начинается параллельное выполнение двух и более функций, либо в случае, если для начала выполнения функции требуется наступление двух и более событий
Оператор исключающее ИЛИ - Правило (XOR rule)		Логический оператор "Исключающее ИЛИ", используется в случае, если для начала выполнения функции требуется наступление одного из двух и более событий либо в результате выполнения функции наступает одно из двух и более событий
Оператор ИЛИ - Правило (OR rule)		Логический оператор "ИЛИ", используется в случае, если для начала выполнения функции требуется наступление хотя бы одного из двух и более событий либо в результате выполнения функции наступает хотя бы одно из двух и более событий
Таблица 2. Типы связей детальной модели процесса (модели процедуры)
Объект источник	Объект приемник		Тип связи (источник-приемник)	Описание / комментарий
Событие (Event)	Функция (Function)		Активизирует (Activates)	Связь предназначена для построения процесса
Функция (Function)	Событие (Event)		Порождает (Creates)
Событие (Event)	Правило (Rule)		Оценивается с помощью (Is evaluated by)
Правило (Rule)	Событие (Event)		Формирует (Leads to)
Правило (Rule)	Функция (Function)		Активизирует (Activates)
Функция (Function)	Правило (Rule)		Формирует (Leads to)
Интерфейс процесса (Process interface)	Событие (Event)		Порождает (Creates)
Событие (Event)	Интерфейс процесса (Process interface)		Активизирует (Activates)
Интерфейс процесса (Process interface)	Правило (Rule)		Формирует (Leads to)
Правило (Rule)	Интерфейс процесса (Process interface)		Активизирует (Activates)
Должность (Position)	Функция (Function)		Выполняет (Executes)	Связь определяет исполнителя функции
Тип прикладной системы (Application system type)	Функция (Function)		Поддерживает (supports)	Связь показывает, что функция поддерживается некоторым типом прикладной системы
Функция (Function)	Документ (Document), Файл (File)		Создает выход (Creates output to)	Связь определяет выход функции

Примечание: если практическое занятие не предполагает использование ARIS, то модели строятся на бумаге с применением типов объектов, представленных в таблице, но без учета типов связей между ними.

При моделировании процесса может возникать ситуация, когда процесс разделяется на ветки, или наоборот параллельные ветки соединяются и далее выполнение происходит одинаково. Ветвление и соединение процесса, как правило, подчиняется определенной логике, которая описывается с помощью логических операторов и событий, образующих вместе сложное условие. Далее приведена таблица, в которой описаны ситуации простого ветвления и соединения процесса.

Таблица 3. Типы ветвления и соединения процесса на модели eEPC
	(И)	(ИЛИ)	(Исключающее ИЛИ)
	Функция выполнится, если наступили оба события	Функция выполнится, если наступило одно из событий, либо оба сразу	Функция выполнится, если наступило либо одно событие, либо другое, но не оба сразу
	При выполнении функции наступают оба события	При выполнении функции наступают либо одно событие, либо другое, либо оба сразу	При выполнении функции наступает либо одно событие, либо другое, но не оба сразу
	Событие наступит, если выполнятся обе функции	Событие наступит, если выполнится либо одна функция, либо другая функция, либо обе сразу	Событие наступит, если выполнится либо одна функция, либо другая функция, но не обе сразу
	При наступлении события выполнятся обе функции	Не разрешено, поскольку только в рамках функции может быть принято решение, о том, какую ветку процесса выполнять. Событие не может принимать решение	Не разрешено, поскольку только в рамках функции может быть принято решение, о том, какую ветку процесса выполнять. Событие не может принимать решение

Пример построения модели процедуры в нотации ЕРС

Модель событийной цепочки процесса (Extended event driven process chain - eEPC) разрабатывается для подробного описания процессов, выполняемых в рамках подразделения, департамента или конкретными сотрудниками. С помощью eEPC модели производится детализация VAD-диаграммы.

В диаграмме eEPC отражена логика и последовательность функциональных шагов в рамках одного анализируемого бизнес-процесса, выполняемая организационными единицами. Помимо этого, в модели также отображены ограничения по времени, налагаемые на отдельные функции.

Для каждой функции могут быть определены начальное и конечное события, ответственные, материальные потоки, а также проведена декомпозиция на более низкие уровни.

При моделировании бизнес-процессов часто возникает ситуация, когда одно событие в рамках выбранного процесса может инициировать выполнение нескольких функций одновременно, или функция может стать результатом одного из нескольких событий. Ветвление и соединение процесса, как правило, подчиняется определенной логике, которая описывается с помощью логических операторов и событий, образующих вместе сложное условие.

В нотации еЕРС, для отображения таких ситуаций, предусмотрены логические связи, отображаемые с помощью логических операторов "И", "ИЛИ", "ИСКЛЮЧАЮЩЕЕ ИЛИ".

Логические операторы:

· Логический оператор "И", используется в случае, если в результате наступления какого-либо события начинается параллельное выполнение двух и более функций, либо в случае, если для начала выполнения функции требуется наступление двух и более событий

· Логический оператор "Исключающее ИЛИ", используется в случае, если для начала выполнения функции требуется наступление одного из двух и более событий либо в результате выполнения функции наступает одно из двух и более событий

· Логический оператор "ИЛИ", используется в случае, если для начала выполнения функции требуется наступление хотя бы одного из двух и более событий либо в результате выполнения функции наступает хотя бы одно из двух и более событий.

Основные правила при построении модели eEPC:

· каждая функция инициируется и завершается событием,

· в каждую функцию входит не более одной связи (стрелки), инициирующей выполнение функции,

· из каждой функции выходит не более одной связи, обозначающей завершение выполнение функции

Ниже представлена декомпозиция (детализация) одного из процессов VAD-диаграммы в виде модели процесса "Заключение договора на поставку".

3. Задания для самостоятельной работы

Ответьте на следующие вопросы:

1. Какие классификации процессов организации Вам известны? Сколько и какие уровни описания Вы бы выделили, если бы Вам необходимо было структурировать бизнес-процессы конкретной организации, обоснуйте свой ответ.

2 . Дан список событий и функций из области обучения в вузе. Определи те, что является процессом, а что – функцией: наступление учебного года; проведение учебных занятий; проверка контрольных работ; выдача допуска на устранение задолженности; завершение учебного занятия; учет посещаемости учащихся в журнале посещаемости; подача заявления учащимся о досрочной сдаче зачетно-экзаменационной сессии; окончание учебного года.

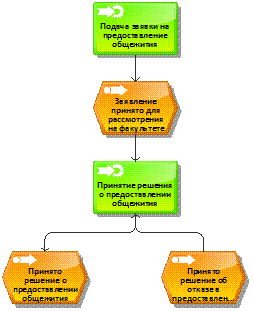

3. На рис. Приведены примеры процессно-событийных моделей. На одной из них допущена ошибка. На какой модели допущена ошибка

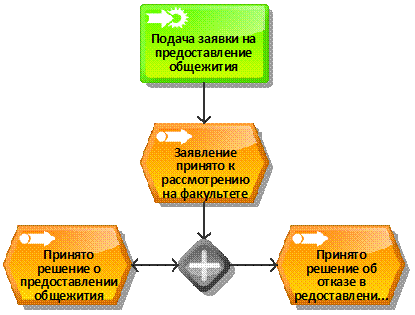

4. На рисунке иллюстрируются процессно-событийная модель eEPC с допущенной ошибкой. Найти ошибку и обоснуйте ответ.

Кейсы

Кейс1

Кафедра «Русского и иностранных языков и литературы факультета «Лингвистика», подчиняется непосредственно декану профессору А.А.Федорову. Руководство кафедрой осуществляет заведующий И.Е.Бондарева, доцент, кандидат политических наук. На кафедре преподаватели дисциплины «Английский язык» Ю.А.Шевелева, доцент, к.пед.наук. и дисциплины «Русский язык» С.У. Трусова, к. пед. Наук., а также ученый секретарь П.Н.Морозовк.полит.наук

Задание к кейсу

Сформируйте модель организационной структуры кафедры «Русского и иностранного языков и литературы» вуза на основании данного описания.

Кейс 2

Кафедра осуществляет функции, сгруппированные по видам деятельности

1. Учебная и учебно-методическая деятельность.

1.1. Все виды учебных занятий по всем формам обучения по закрепленным за кафедрой дисциплинам.

1.2. Разработка учебных планов по направлению подготовки ( календарные учебные графики, рабочие программы по дисциплинам учебной и производственной практики, программы итоговой государственной аттестации.

1.3. разработка учебно-методических комплексов дисциплин закрепленных за кафедрой, проведение их согласования и предоставление на утвержденном установленном порядке.

1.4. Осуществление в установленном порядке текущего контроля и промежуточной аттестации студентов.

1.5.Организация и осуществление предварительной защиты дипломных работ, итоговая государственная аттестация выпускников по закрепленным направлениям подготовки (специалистам) по всем формам обучения.

2. Научная деятельность.

2.1. Участие в научно-исследовательской деятельности университета в научных исследованиях.

2.2. Проведение научно-методических семинаров с обсуждением вопросов, направленных на повышение уровня педагогического мастерства профессорско-преподавательского состава.

2.3. Проведение экспертной оценки законченных научно-исследовательских работ, выдача заключений и рекомендаций на опубликование результатов научных разработок, их внедрение и использование в учебном процесс.

2.4. Проведение экспертиз диссертационных работ, подготовка рецензий о степени соответствия диссертационных работ принятым требованиям.

2.5. Организация научно-исследовательской работы студентов.

3. Организационная деятельность.

3.1. Организационная деятельность в соответствии с учебными планами, графиком учебного процесса и годовым планом работы.

3.2. Обеспечение делопроизводства и документирования по функционированию кафедры.

3.3. Комплектация и оснащение закрепленных за кафедрой помещений соответствующим материально-техническим оборудованием, необходимым для организации учебно-воспитательного процесса.

3.4. Оформление информационных стендов и стендов методического сопровождения учебного процесса в лабораториях и компьютерных классах.

Задание к кейсу

Сформулируйте функциональные модели верхнего уровня, исходя из описания деятельности кафедры «Русского и иностранного языка и литературы» вуза . Определите и обоснуйте, сколько уровней декомпозиции нужно для решения этого задания.

Кейс 4

Описание ситуации для моделирования процедуры "Разработка проекта мебели"

После получения заявки от клиента, на разработку проекта будущей мебели, конструктором 1 категории (дизайнер) совместно с клиентом производится определение специфики новой мебели. В результате с помощью MS Word формируется "Задание на разработку макета новой мебели" необходимое для разработки вариантов проектов мебели.

Когда в 3D MAX подготовлены несколько вариантов проектов новой мебели, конструктор 1 категории (дизайнер) согласовывает их с клиентом и определяет один рабочий вариант проекта мебели. В случае, если ни один из вариантов клиента не устроил, вновь инициируется процедура создания различных вариантов проектов мебели для данного заказа.

Конструктор 1 категории (дизайнер) передает "Проект новой мебели" в отдел продаж менеджеру по продажам, который отправляет его технологу. На основе отобранного "Проекта новой мебели" технологом 1 категории производится расчет ориентировочной сметы по данному проекту. На выходе получается документ MS Excel "Смета проекта", который передается в бухгалтерию.

Заключительным этапом рассматриваемого процесса является согласование окончательной стоимости проекта. На этом шаге задействованы как бухгалтер, так и клиент.

Если согласование прошло успешно, заключается договор на изготовление мебели. Если же клиента не устраивает предполагаемая стоимость заказа, то, по желанию клиента, либо весь процесс подготовки и утверждения проекта будущей мебели инициируется вновь, либо работы по данному заказу прекращаются.

Описание детального процесса "Разработка проекта мебели"

Детально описать один из процессов Компании, входящий в группу процессов, в соответствии с текстом практического занятия.

На диаграмме должны быть отображены: основные действия и события в рамках описываемого процесса, расположенные в логической последовательности.

Принципы построения диаграммы:

· диаграмма изображается в направлении сверху-вниз на стандартном листе А4 или А3 в виде цепочки выполнения процесса;

· первым и последним объектами цепочки являются события;

· в цепочке процесса каждая функция начинается и заканчивается событием;

· связи между событиями и функциями изображаются в виде стрелок в направлении выполнения процесса;

· справа от функций располагаются прикрепленные к ним должности и при необходимости информационные системы, с помощью которых выполняются функции;

· связи между должностями (информационными системами) и функциями изображаются в виде сплошных линий;

· слева от функции располагаются входные и выходные документы (продукты/услуги), входные (используемые в ходе выполнения) - выше функции, выходные (создаваемые на выходе) - ниже функции;

· связи между документами и функциями изображаются стрелками (для входных - от документа (продукта/услуги) к функции, для выходных - от функции к документу (продукту/услуге)).

Литература

1. Войнов И. В., Пудовкина С. Г., Телегин А. И. Моделирование экономических систем и процессов. Опыт построения ARIS-моделей: Монография. - Челябинск: Изд. ЮУрГУ, 2002. - 392 с.

2. Каменнова М.С., Громов А.И., Ферапонтов М.М., Шматалюк А.Е. Моделирование бизнеса. Методология ARIS. - М.: Весть-МетаТехнология, 2001.

3. Репин В. В. Бизнес-процессы компании: Построение, анализ, регламентация. - М: Стандарты и качество, 2007. - 240 с.

4. Шеер А.-В. Бизнес-процессы. Основные понятия. Теория. Методы. - М.: Весть-МетаТехнология, 1999.
