Лабораторная работа № 1

ИНТЕГРИРОВАННАЯ СРЕДА ОБЪЕКТНО-ОРИЕНТИРОВАННОГО ПРОГРАММИРОВАНИЯ BORLAND DELPHI. РАЗРАБОТКА ПРИЛОЖЕНИЙ

Цель работы: изучение среды Borland Delphi.

Используемые программные средства: Borland Delphi.

1.1. Теоретические сведения

Delphi относится к системам визуального программирования, которые называются также системами RAD (Rapid Application Development) – быстрая разработка приложений. Для написания программ в Delphi используется разработанный фирмой Borland язык программирования Object Pascal.

Запуск Delphi в среде Windows: Пуск – Программы – Borland Delphi – Delphi.

Интегрированная среда разработки Delphi представляет собой много- оконную систему. После загрузки интерфейс Delphi имеет 4 окна (рис. 1.1).

При запуске Delphi автоматически создается новый проект Project1. Название проекта приложения выводится в строке заголовка главного окна. Delphi является однодокументной средой (позволяет работать только с одним проектом приложения). В главном окне Delphi отображаются: главное меню, панели инструментов, палитра компонентов. Главное меню содержит обширный набор команд для доступа к функциям Delphi и предназначено для управления процессом создания программы. Панели инструментов содержат набор кнопок для вызова часто используемых команд главного меню. Палитра компонентов содержит наборы компонентов, размещаемых в создаваемых формах. Компоненты являются структурными единицами и делятся на визуальные и невизуальные. Кроме того, все компоненты делятся на группы, каждая из которых в палитре компонентов располагается на отдельной вкладке, а сами компоненты представлены соответствующими пиктограммами. Настройка

Палитры компонентов проводится через пункты Component – Configure Palette

главного меню.

Т

_ри

Рис. 1.1. Интерфейс Delphi

Для каждого компонента при создании программы выполняются следующие операции:

– выбор компонента в Палитре компонентов и размещение его на форме;

– изменение свойств компонента.

Выбор компонента в Палитре компонентов выполняется щелчком мыши на нужном компоненте. Для выбора нескольких компонентов перед их выбором в Палитре компонентов нужно нажать и удерживать клавишу < Shift >. Свойства компонента представляет собой атрибуты, определяющие способ отображения и функционирования компонентов при выполнении приложения. В Object Inspector приводятся названия всех свойств компонента, которые доступны на этапе разработки программы, и значения, которые они принимают. Свойства,

доступные в Object Inspector, также можно изменять и при выполнении приложения. Основные свойства компонентов приведены в Приложении В.

В окне Конструктора формы выполняется проектирование формы, для чего на форму помещаются необходимые компоненты. По умолчанию форма имеет имя Form1. Форма – контейнер, в котором размещаются визуальные и невизуальные компоненты, при этом сама форма является компонентом типа TForm.

Некоторые свойства компонента Form приведены в табл. 1.1.

Таблица 1.1

Свойства компонента Form

BorderIcons	определяет набор кнопок, которые имеются в полосе заголовка
biSystemMenu	кнопка системного меню
biMinimize	кнопка Свернуть
biMaximize	кнопка Развернуть
biHelp	кнопка справки
BorderStyle	определяет общий вид окна и операции с ним, которые разрешено выполнять пользователю
bsDialog	неизменяемое по размерам окно (окна диалогов)
bsSingle	окно, размер которого нельзя изменять, потянув курсором мыши край окна, но можно менять кнопками в полосе заголовка
bsNone	окно без полосы заголовка, не допускает изменения размера и перемещения по экрану
bsSizeable	обычный вид окна Windows
bsToolWindow	то же, что и bsSingle, но с полосой заголовка меньшего размера
bsSizeToolWin	то же, что и bsSizeable, но с полосой заголовка меньшего размера и отсутствием кнопок изменения размера
Caption	содержит строку для надписи заголовка
FormStyle	стиль формы
Position	положение окна приложения
poDefault	определяется Windows
poDesigned	определятся разработчиком
poScreenCenter	по центру экрана
WindowState	определяет вид, в котором окно первоначально предъявляется пользователю при выполнении приложения
wsMaximized	окно развернуто на весь экран
wsMinimized	окно свернуто
wsNormal	нормальный вид окна

В окне Редактора кода содержится исходный текст разрабатываемой программы. Первоначально в нем имеется одна страница Unit1.pas кода для новой формы Form1. Переключение между окнами Конструктора формы и Редактора кода выполняется с помощью функциональной клавиши F12 или нажатием кнопки на Панели инструментов.

Окно Object Inspector (Инспектора объектов) предназначено для задания и

отображения свойств компонентов, расположенных на форме, на этапе разработки программы. Окно Object Inspector имеет две страницы (вкладки): Properties (свойства) для изменения свойств выбранных компонентов, и Events (события) для определения реакции компонента на то или иное событие. Окно Object Inspector можно отобразить/спрятать с помощью нажатия функциональной клавиши F11.

Приложение (программа), создаваемое в среде Delphi , состоит из нескольких элементов (файлов), объединенных в проект (табл. 1.2).

Таблица 1.2

Название файлов	Расширения файлов
файл проекта	*.dpr
файлы описания форм	*.dfm
файлы модулей форм	*.pas
файлы модулей (без формы)	*.pas
файл параметров проекта	*.opt
файл ресурсов	*.res

Кроме приведенных файлов, автоматически могут создаваться их резервные копии, отличительным признаком которых является наличие знака " ~" в расширении файла, например, *.~ dp – резервная копия для dpr-файлов. Взаимосвязи между файлами проекта показаны на рис. 1.2.

Файл проекта является основным и представляет собой собственно программу. Имя проекта совпадает с именем файла проекта, то же название имеют файлы ресурсов и параметров проекта. Файл проекта формируется Delphi

автоматически. Файл описания формы содержит характеристики формы и ее компонентов. Для каждой формы в составе проекта автоматически создаются файл описания формы (расширение .dfm) и файл модуля (расширение .pas). При конструировании формы с помощью Конструктора формы и Object Inspector изменения в файл описания вносятся автоматически.

Т _БН

_ий _ор

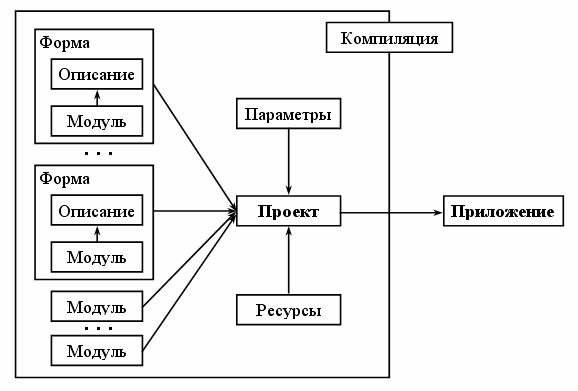

Рис. 1.2. Взаимосвязи между файлами проекта

Кроме модулей, входящих в состав форм, можно использовать модули, не связанные ни с какой формой. Они оформляются по обычным правилам Object Pascal и сохраняются в отдельных файлах. Для подключения модуля его имя указывается в разделе Uses того модуля или проекта, в котором он используется. В отдельных модулях целесообразно размещать процедуры, функции, переменные и т.д., общие для нескольких модулей проекта. В файле ресурсов содержатся пиктограммы, растровые изображения и курсоры, которые являются ресурсами Windows. Файл параметров проекта представляет собой текстовый файл, в котором располагаются параметры проекта и их значения.

Запуск проекта из среды Delphi осуществляется командами меню Run – Run или нажатием функциональной клавиши F9 или нажатием кнопки на Палитре инструментов. При этом происходит компиляция проекта и создается

готовый к выполнению файл с расширением .exe.

Для создания нового проекта из среды Delphi надо выполнить команду главного меню File – New Application.

Чтобы сохранить текущий проект, надо выполнить команду главного меню File – Save all. Если до сохранения проекту не было присвоено имя, то в открывшемся диалоговом окне будет предложено сохранить файл с исходным текстом (по умолчанию Unit1.pas) (нажать кнопку Сохранить), а затем сохранить файл проекта (по умолчанию Project1.dpr) (нажать кнопку Сохранить). В этом же каталоге после компиляции будет сохранено и само приложение (расширение файла .exe). Имя файла приложения совпадает с именем файла проекта.

Для открытия проекта надо выполнить команду главного меню File – Open Project , в диалоговом окне выбрать имя проекта и нажать кнопку Открыть.

Разработка приложений в Delphi . Понятие событий

Разработка приложений в Delphi состоит из двух этапов:

– создание интерфейса приложения;

– определение функциональности приложения.

Интерфейс приложения определяет способ взаимодействия пользователя и приложения, т.е. внешний вид формы при выполнении приложения и то, каким образом пользователь управляет приложением. Интерфейс создается путем размещения в форме компонентов. Функциональность приложения определяется процедурами, которые выполняются при возникновении определенных событий.

Простейшее приложение представляет собой каркас (заготовку), обеспечивающее все необходимое для каждого приложения, и является равноправным приложением Windows .

Операционная система Windows работает по принципу обработки возникающих в ней событий: щелчок мыши на кнопке, выбор пункта меню, нажатие клавиши, изменение размеров окна – и передает их выполняющейся программе. Обычно программа ожидает сообщений о событиях и реагирует на них. Сообщения обрабатываются программой не одновременно, а последовательно. Программа в среде Delphi составляется как описание алгоритмов, которые надо выполнить при возникновении какого-либо события для активного приложения (открытие формы, щелчок мыши на компоненте, нажатие клавиши на клавиатуре, и т.д.):

· onClick – событие нажатия, возникающее при щелчке (левой) кнопкой мыши на компоненте или при других способах нажатия на управляющий элемент;

· onMouseDown – событие, возникающее при нажатии любой кнопки мыши;

· onMouseUp – событие, возникающее при отпускании кнопки мыши;

· onDblClick – событие, возникающее при двойном нажатии (левой) кнопки мыши;

· onKeyDown – событие, возникающее при нажатии клавиши на клавиатуре;

· onKeyUp – событие, возникающее при отпускании клавиши на клавиатуре;

· onCreate – событие, возникающее один раз при создании формы;

· onClose – событие, возникающее при закрытии формы.

Обработчик событий для компонента выбирается в Object Inspector во вкладке Events или двойным щелчком левой кнопки мыши на этом компоненте.

С помощью Delphi можно создавать программы в стиле операционной системы MSDOS, так называемые консольные приложения. Запуск Delphi в режиме консольного приложения приведен в Приложении Г.

1.2. Порядок выполнения работы

Изучить структуру интегрированной среды Delphi, свойства основного компонента Form и выполнить контрольные примеры.

Контрольный пример 1.1

Создать простейшее приложение Windows на основе компонента Form.

Изучить основные свойства этого компонента.

Решение

1. Открыть новый проект Delphi: File – New Application.

2. В Object Inspector изменить свойство Caption компонента Form1 с 'Form1' на

'Простейшее приложение'.

3. Запустить проект на компиляцию и выполнение с помощью клавиши F9 .

4. Закрыть приложение, нажав на значок .

5. C помощью Object Inspector для компонента Form1 изменить свойство Color,

задавая ему различные значения, например clRed, clBlue и т.д.

6. Изменить свойства Height и Width компонента Form1, задавая этим свойствам различные значения, например:

Height = 480, 350, 130;

Width = 120, 200, 400.

7. Задавая различные значения свойствам BorderIcons и BorderStyle, запустить проект на компиляцию и выполнение и проанализировать изменения во внешнем виде окна приложения, например:

BorderStyle = bsSizeable, bsSingle, bsDialog, bsToolWindow; BorderIcons:

biSystemMenu = true, false; biMinimize = = true, false; biMaximize = true, false;

8. Аналогично, изменяя свойства FormStyle , Position и WindowState , запустить проект на выполнение и проанализировать изменения во внешнем виде окна приложения, например:

FormStyle = fsNormal, fsStayOnTop

Position = poDefault, poDesigned, poScreenCenter WindowState = wsNormal, wsMaximized

Контрольный пример 1.2

Составить программу для вычисления площади круга произвольного радиуса.

Решение

1. Открыть новый проект Delphi: File – New Application.

2. Поместить на форму четыре компонента: Label1, Label2, Edit1 и Button1

(рис. 1.3).

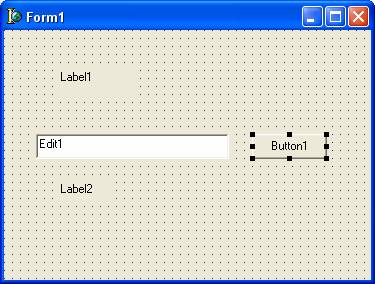

Рис. 1.3. Вид формы для контрольного примера 1.2

При помещении компонентов на форму можно сразу же задавать их размеры. Для этого после выбора компонента в Палитре компонентов следует указать на форме прямоугольную область, которую займет компонент. Левый угол области определяется щелчком левой клавиши мыши, затем, не отпуская клавиши мыши, нужно переместить указатель мыши в правый нижний угол области.

3. В Object Inspector изменить свойство Caption компонента Form1 с 'Form1'

на «Вычисление площади круга».

4. Изменить размеры формы. Для этого можно подвести курсор мыши к любому краю формы и, не отпуская левой клавиши мыши, изменить размеры формы. При этом автоматически будут изменяться свойства Height (Высота) и Width (Ширина), находящиеся в Инспекторе объектов. Положить указанные свойства равными соответственно 350 и 400 (пикселей).

Свойства Left и Top задают расстояние от левого верхнего угла монитора до левого верхнего угла формы соответственно. Установить их значения равными

300 и 200 (пикселей) соответственно. В результате форма будет находиться примерно на середине экрана.

5. Установить следующие свойства компонентов Label1 и Label2:

	Label1	Label2
Height	57	Любое число
Width	129	Любое число
Left	131	100
Top	34	218

Как и для формы, эти значения можно установить, перемещая компоненты по форме и изменяя их размеры при помощи мыши, либо прибегнув к помощи Инспектора объектов. Кроме того, можно воспользоваться панелью инструментов Align.

Свойство Caption является главным для метки и содержит отображаемый ею текст. Для метки Label1 установить свойство Caption равным «Введите радиус круга и нажмите кнопку Счет». Для метки Label2 свойство Caption будет определяться на этапе выполнения программы.

Свойство AutoSize метки определяет, будет ли размер метки устанавливать автоматически, в зависимости от длины символьной строки, помещенной туда.

Свойство WordWrap (Перенос слов) разрешает, либо запрещает перенос слов, если строка не помещается в метку и свойство AutoSize равно False.

Свойство Aligment (Выравнивание) определяет, как будет выровнен текст внутри метки: по левому краю, по центру или по правому краю.

	Label1	Label2
AutoSize	False	True
WordWrap	True	False
Aligment	taCenter	taLeftJustify

Для того чтобы установить характеристики шрифта, выбрать свойство Font в Инспекторе объектов. Щелкнуть по кнопке с тремя точками, появившейся в правой колонке. На экране появится окно «Выбор шрифта».

При помощи этого окна установить следующие характеристики шрифтов для меток Label1 и Label2:

	Label1	Label2
Шрифт	Times New Roman	Arial
Начертание	Полужирный	Курсив
Размер	10	11

6. Установить в Инспекторе объектов для компонентов Edit1 и Button1

следующие значения свойств Height, Width, Left и Top:

	Edit1	Button1
Height	21	25
Width	193	75
Left	31	285
Top	146	146

Свойство Text является основным для компонента Edit1 и предназначено для ввода (или вывода) символьных строк. Задать в качестве значения этого свойства пустую строку.

Для компонента Button1 в качестве значения свойства Caption положить символьную строку Счет.

7. Все использующиеся в программе компоненты обладают именами, задаваемыми в имеющемся у них свойстве Name (Имя). Имена компонентов генерируются автоматически интегрированной средой Delphi при создании компонента, например при размещении компонента на форме. Для образования имени компонента используется имя класса с отброшенной первой буквой Т. В конце имени добавляется цифра, указывающая под каким порядковым номером в своем классе появился на свет компонент.

8. Чтобы создать заготовку обработчика события OnClick, необходимо выполнить двойной щелчок мышью по кнопке Button1. В результате окно редактора кода станет активным и будет содержать заготовку обработчика события.

Добавить в заготовку код для вычсления площади круга:

procedure TForm1.Button1Click(Sender: TObject); var r,s:real;

begin r:=StrToFloat(Edit1.Text); s:=pi*sqr(r);

Label2.Caption:='Площадь круга равна' + FloatToStrF(s,ffGeneral,7,2);

end;

9. Перед запуском программы ее необходимо сохранить. Для этого выполнить команду главного меню: File – Save All.

10. Сохранив проект, запустить его на выполнение. В случае отсутствия ошибок, на экране монитора появится окно программы (рис. 1.4).

Рис. 1.4. Результат выполнения программы для контрольного примера 1.2
