Методическое пособие предназначен для практического освоения пакета настольной геоинформационной системы – MapInfo Professional, который является одним из популярных программных средств геоинформационных систем (ГИС). В лабораторном практикуме отражены вопросы: создания и редактирования карт, визуализации и дизайна карт, создания тематических карт, пространственного анализа графической и семантической информации, вывода карт и отчетов на принтер/плоттер или в графический файл.

MapInfo Professional – географическая информационная система (ГИС), предназначенная для сбора, хранения, отображения, редактирования и анализа пространственных данных. Первая версия ГИС MapInfo Professional была разработана в 1987 году компанией MapInfo Corp., и быстро стала одной из самых популярных ГИС в мире. Сейчас MapInfo Professional используется в 130 странах мира, переведена на 20 языков, включая русский, и установлена в десятках тысяч организаций. В России благодаря простоте освоения, богатым функциональным возможностям и умеренной стоимости MapInfo Professional стала самой массовой геоинформационной системой.

На сегодняшний день этот пакет является одним из наиболее популярных пакетов на рынке настольных геоинформационных систем.

MapInfo предназначена для:

− создания и редактирования карт;

− визуализации и дизайна карт;

− создания тематических карт;

− пространственного и статистического анализа графической и семантической информации;

− геокодирования;

− работы с базами данных, в том числе через ODBC;

− вывода карт и отчетов на принтер/плоттер или в графический файл.

Среди многих географических информационных систем MapInfo отличается хорошо продуманным интерфейсом, оптимизированным набором функций для пользователя, удобной и понятной концепцией работы, как с картографическими, так и с семантическими данными. MapInfo совмещает преимущества обработки данных, которыми обладают базы данных, и наглядность карт, схем и графиков. В MapInfo совмещены эффективные средства анализа и представления данных. Встроенный язык MapBasic позволяет каждому пользователю построить свою ГИС, ориентированную на решение конкретных прикладных задач, снабженную меню, разработанными специально для этого приложения.

Основные достоинства MapInfo:

1. Легкость в освоении. Пользователю пакета MapInfo предоставлен понятный и удобный интерфейс, а картографические преобразования, насколько это возможно, скрыты. Операции, поддерживающие общение с базой данных, просты и понятны. Достаточно небольшого опыта работы с любой базой данных, чтобы легко освоить настольную картографию. Имеются русифицированные версии пакета.

2. Просмотр данных в любом количестве окон трех видов: окнах Карт, Списков и Графиков.

3. Технология синхронного представления данных позволяет открывать одновременно несколько окон, содержащих одни и те же данные, причем изменение данных в одном из окон сопровождается автоматическим изменением представления этих данных во всех остальных окнах.

4. Работа с растром. В рассматриваемом пакете довольно просто решен вопрос загрузки растра и привязки его к конкретной географической проекции. Необходимым моментом является то, что пользователь должен знать точные координаты не менее 3-х точек. Пока нет возможности поворачивать или растягивать растровое изображение в самом пакете, но существуют приложения, написанные его пользователями, которые успешно решают эту задачу.

5. Визуализация данных. Этот режим предоставляет пользователю возможность отобразить на карте табличные данные в различном виде. Например, в виде масштабируемых символов, диаграмм, цветовой раскраски площадных объектов или линий и т.д. Представив данные на карте, пользователь видит ситуацию, а не сухие цифры, за ней стоящие.

6. Средства геоинформационного анализа. MapInfo поддерживает создание буферных зон, формирование производных объектов, графический редактор для создания и изменения объектов и т.д. Пользователь может создавать тематические карты, т.е. раскрашивать и оформлять географические объекты в зависимости от параметров, создавать и сохранять собственные шаблоны для тематических карт.

7. Средства и процедуры группирования географических объектов позволяют оперативно анализировать и прогнозировать различные ситуации.

8. Создание отчетов и распечаток. Прямо из MapInfo можно создавать и распечатывать отчеты с фрагментами карт, таблицами, графиками и надписями на печатающем устройстве практически любого типа и размера. Вывод на печать осуществляется через стандартные драйверы.

9. Работа в различных вычислительных системах. MapInfo работает на PC (Windows 95/NT), Macintosh, Sun O/S, HP UNIX и др. платформах. При этом интерфейс пользователя одинаков во всех системах. Файлы данных и компилированные программы на языке MapBasic переносимы с платформы на платформу. Данные в формате MapInfo, поставляемые на CD-ROM, воспринимаются всеми перечисленными системами.

10. Наличие встроенного языка программирования MapBasic. Язык MapBasic – язык для создания собственных ГИС приложений в среде MapInfo. Он содержит средства управления выполнением программы (циклы, условные переходы и т.д.); создания собственного интерфейса (диалоги, меню и т.д.); поддержки обмена данными между процессами (DDE, DLL, RPC, XCMD, XFCN); встроенный механизм SQL-запросов и др. Программа на языке MapBasic может компилироваться помодульно, что облегчает отладку. Также можно создавать собственные библиотеки и т.д.

11. Встроенная реляционная база данных. Система настольной картографии служит для выбора, показа и работы с географическими объектами. Фактически она представляет собой базу данных с картографическим интерфейсом. Встроенный язык запросов SQL позволяет манипулировать данными на профессиональном уровне. В MapInfo применяется SQL с географическим расширением, реализующим работу с географическими объектами. Добавлена процедура поиска по адресу. Сформированные запросы могут быть сохранены во внешних файлах и, при необходимости, подгружены во время работы.

12. Доступ к данным на удаленном сервере. В MapInfo существует доступ к удаленной базе данных с помощью присоединенных таблиц. Присоединенные таблицы можно редактировать и сохранять изменения, не выходя из MapInfo. Таблицы Access и Excel могут быть напрямую открыты с помощью меню.

13. Встроенные OLE. MapInfo дает возможность встраивать карту в документы OLE-программ и передавать картографическому объекту подмножество своих функций. Когда окно MapInfo вставляется в OLE-контейнер, оно становится встроенным OLE-объектом. Если программа-получатель поддерживает протокол OLE, то карту можно напрямую перенести мышкой. Из OLE-контейнера Microsoft Word, Microsoft Excel, Corel Draw и других можно осуществлять операции непосредственно с картой. Из контейнера доступны такие характеристики, как создание или модификация тематических карт, включение или выключение панелей и легенд, открытие и закрытие таблиц, управление слоями и др.

14. Бесшовные слои карты. Режим Бесшовные слои карты позволяет временно трактовать несколько таблиц, содержащих объекты одного и того же типа (например, границы стран, границы водных массивов и т.п.), и идентичную структуру, как одну таблицу. Например, в Управлении слоями слой бесшовной карты воспринимается, как одно целое. Бесшовный слой карты может быть сохранен как самостоятельный.

2. Основные понятия в MapInfo

В ГИС данные содержат три основные характеристики: место, время, тема. Но при организации моделей данных ГИС используют два класса:

− позиционные данные (пространственные), определяющие местоположение;

− атрибутивные данные, определяющие тематические и временные характеристики.

Пространственные данные могут быть описаны с помощью векторных моделей, которые образуются тремя типами данных:

− точками (точечными объектами);

− линиями (полилиниями, линейными объектами);

− полигонами (ареалами, площадными объектами).

Слой – набор однотипных векторных графических данных: точечных, линейных, ареальных (полигональных). Основной способ представления данных - таблицы в окне Карты. Карта в MapInfo может состоять из нескольких слоев. Кроме векторных слоев с объектами таблиц MapInfo, в окне Карты могут быть показаны растровые слои (слой с растровым изображением), а также тематические слои и Косметический слой. Самым верхним в окне Карты всегда является Косметический слой, данные которого находятся в специальной временной таблице.

Таблица – основная информационная единица MapInfo. В отличие от обычного понятия таблицы, в MapInfo она представляет собой слой, привязанный к табличной базе данных, и по существу соответствует карте. Каждая строка таблицы базы данных содержит информацию об отдельном географическом объекте. Каждый столбец содержит определенный атрибут. Такое представление данных позволяет применять методы деловой графики для визуализации статистической, экономической и прочей пространственно-временной информации. В частности, это дает возможность показать на географических объектах диаграммы и графики подобно тому, как это делается в пакетах деловой графики или в электронных таблицах. Каждой таблице может соответствовать один слой (карта). Для обозначения изображения таблицы (табличных данных) в MapInfo используют термин Список.

Рабочий Набор – совокупность данных (таблиц и слоев), которая позволяет создавать сложную карту (картографическую композицию). В Рабочем Наборе запоминаются как имена таблиц, окна, вспомогательные окна, так и их расположение на экране. Таким образом, пользователь может сохранить рабочее состояние окон MapInfo и вызвать его в последующих сеансах работы. При загрузке Рабочий Набор откроет все таблицы и все окна, которые были открыты в момент сохранения Рабочего Набора, и все окна, расположив их в тех местах и в том порядке, в котором они находились в момент сохранения набора.

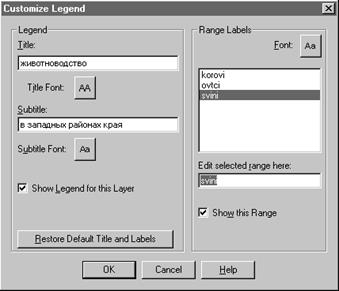

Легенда – список условных обозначений, используемых картой или графиком.

Отчет – совокупность графических данных, предназначенная для вывода на печать. Отчет может содержать несколько фреймов (окон), в которых размещается разная информация: карты, легенды, графики, дополнительные подписи и т.д.

Геокодирование – процедура позиционирования информации базы данных (реляционной таблицы) в соответствии с подсоединенными объектами Карты. Таблица, описывающая совокупность объектов данного слоя, состоит из записей, имеющих в числе прочих географические (позиционные) данные (например, название страны, области, города или адрес). При геокодировании MapInfo выбирает эту информацию и ассоциирует ее с существующей позиционной информацией, которая позволяет осуществить привязку и показ объекта на Карте.

Проекция (карты) – математическая модель, осуществляющая проектирование каждой точки земной поверхности на карту. В зависимости от выбора вида проекции (способа передачи координат) визуальное представление одной и той же карты будет различным. Каждая проекция задается набором параметров. Различие между проекциями подчеркивается различными видами координатной сетки.

ГИС MapInfo – высокоэффективное средство для визуализации и анализа пространственных данных. Сферы применения ГИС MapInfo: бизнес и наука, образование и управление, социологические, демографические и политические исследования, промышленность и экология, транспорт и нефтегазовая индустрия, землепользование и кадастр, службы коммунального хозяйства и быстрого реагирования, армия и органы правопорядка, а также многие другие отрасли народного хозяйства.

Для работы MapInfo разработано большое количество приложений и модулей:

Vertical Mapper - модуль трехмерного анализа для MapInfo

Кадастровый Офис - программа для решения задач государственного кадастрового учёта

Encom Engage - семейство продуктов для управления, обработки, анализа и отображения практически любых наборов пространственных данных

Encom Discover и Encom Discover 3D- семейство программного обеспечения для научных исследований Земли

MapImagery – модуль для работы с космо- и аэрофотоснимками в ГИС MapInfo

ERDAS IMAGINE– программный комплекс обработки данных ДЗЗ

ENVI- программное обеспечение для работы с данными дистанционного зондирования

RockWorks— приложение, используемое для обработки различных геологических данных

LogPlot- законченное решение для отображения вертикальных разрезов, скважин для нефтяной, горнодобывающей промышленности

ChronoMap– приложение для решения транспортных задач

IndorGIS- геоинформационная система

IndorSurvey- геодезический редактор

IndorCAD/Topo- система подготовки топографических планов

Geographic Transformer– программный комплекс для преобразования картографических растровых изображений

MITransformer- модуль для трансформирования векторных данных MapInfo

Геомастер– модуль для обработки результатов полевых измерений в среде MapInfo

Geographic Calculator- программа для преобразования географических данных

MapEDIT- программный комплекс для подготовки картографических данных

Easy Trace Pro- программный комплекс для подготовки картографических данных

Конвертор SXF в MapInfo- программа конвертирования файлов ГИС “Панорама” в формат MapInfo

Модуль работы с ГИС-данными AutoCAD, Microstation, Панорама

Средства разработки

MapBasic- среда программирования для MapInfo Professional

MapInfo Runtime- среда для тиражирования приложений MapBasic

MBBuilder- визуальная среда программирования интерфейса на языке MapBasic

MapInfo MapX – ActiveX компонент для разработки ГИС-приложений

IDL (Interactive Data Language) – среда разработки приложений под различные платформы для анализа и визуализации данных

Решения для сетей Internet/Intranet

MapInfo SpatialWare- серверная технология от MapInfo

TerrainView-Globe– профессиональное приложение, использующие 3D-модели высокого разрешения для всего Земного шара

MapInfo MapXtreme Java– среда разработки клиент-серверных интернет решений

MapInfo MapXtreme Windows– среда разработки клиент-серверных интернет решений

Мобильные решения

MapInfo MapX Mobile– средство разработки картографических приложений

Encom Discover Mobile- решение для сбора, управления, обработки, анализа и отображения любых наборов пространственных данных во время полевых исследований

ЛАБОРАТОРНАЯ РАБОТА № 1

ТЕМА: ОБЩЕЕ ПРЕДСТАВЛЕНИЕ О СИСТЕМЕ MAPINFO PROFESSIONAL, ИНТЕРФЕЙС ПРОГРАММЫ.

Цель работы: знакомство с интерфейсом программы.

MapInfo Professional мощный, легкий в использовании инструмент для обеспечения доступа к географической информации. MapInfo Professional дает широкие возможности для отображения, изучения, выполнения запросов и анализа пространственных данных.

MapInfo Professional сфокусирована на общем повышении качества и скорости работы.

Рис.1

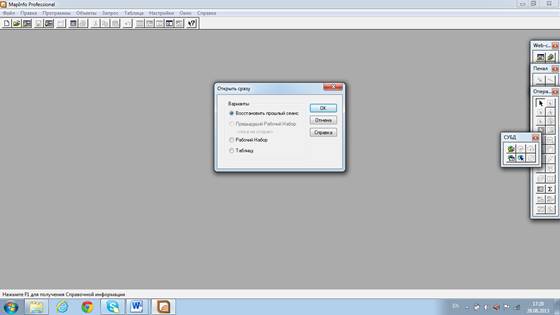

Интерфейс программы разработан для среды Windows.

Рис.2

Изучение основных команд MapInfo, необходимых при выполнении действий с графическими объектами начинают с изучения Инструментальных средств, размещённых в четырёх панелях (рис. ниже). В Инструментальной панели «Операции» собраны средства выбора объектов на Карте, изменения вида окна карты и получения информации и кнопки ускоренного открытия некоторых окон. Инструментальная панель «Команды» содержит наиболее часто используемые инструменты из команд «Файл», «Правка», «Окно». Инструментальная панель «Пенал» содержит команды, связанные с рисованием на Карте графических объектов. Изучите Руководство пользователя или текст, приведённый в команде «Справка».

1 – Новая таблица

2 – Открыть

3 – Открыть WFS таблицу

4 – Сохранить таблицу

5 – Сохранить WFS таблицу

6 – Открыть WMS таблицу

7 – Печать

8 – Вырезать

9 – Копировать

10 – Вставить

11 – Отмена

12 – Новый список

13 – Новая карта

14 – Новый график

Безымянный 15 – Новый отчет

16 – Районирование

17 - Справка

1 – Стрелка

2 – Выбор в рамке

3 – Выбор в круге

4 – Выбор в области

5 – Выбор в области

6 – Отмена выбора

7 – Выбор

8 – Выбор графика

9 – Увеличивающая лупа

10 – Уменьшающая лупа

11 - Показать по-другому

12 – Рука

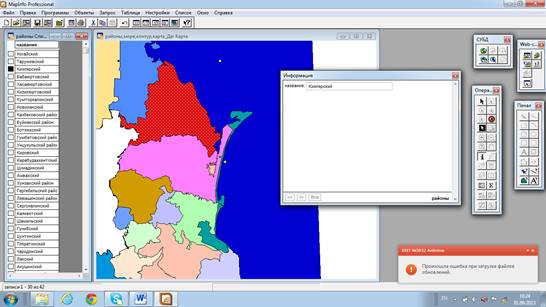

13 – Информация

15 – Подпись

16 – Переноска

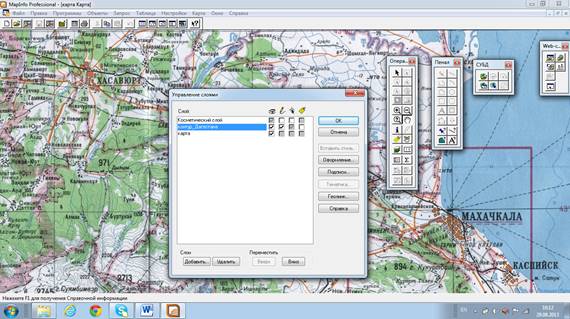

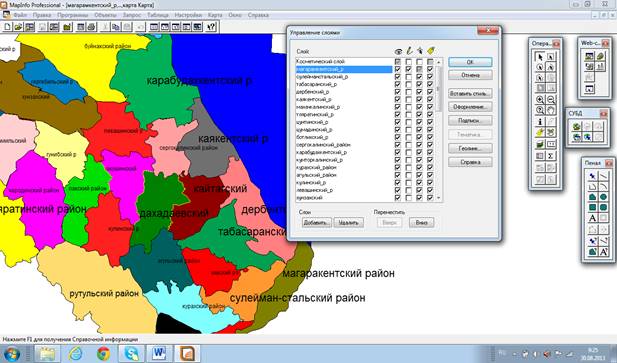

17 – Управление слоями

18 – Линейка

19 – Легенда

20 – Статистика

21 – Выбрать изменяемую группу

22 – Разделить группу

23 – Вырезать из группы

24 – Вырезать группу

1 – Символ (Точка)

2 – Линия

3 – Полилиния

4 – Дуга

5 – Многоугольник

6 – Эллипс

7 – Прямоугольник

8 – Скругленный прямоугольник

9 – Текст

10 – Рамка

11 – Форма

12 – Добавить узел

13 – Стиль символа

14 – Стиль линии

15 – Стиль областей

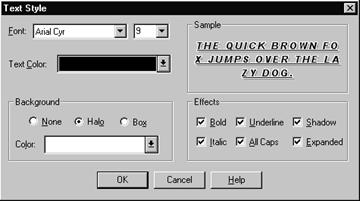

16 – Стиль текста

1 – Доступ к слоям WMS сервера

2 – Доступ к слоям WFS сервера

3 – Найти адрес

4 – Геокодировать используя сервер

5 – Создать зоны транспортной доступности

6 – Настройки Web - служб

Контрольные вопросы:

1. Назначение ГИС MapInfo.

2. Назначение основных команд меню ГИС MapInfo.

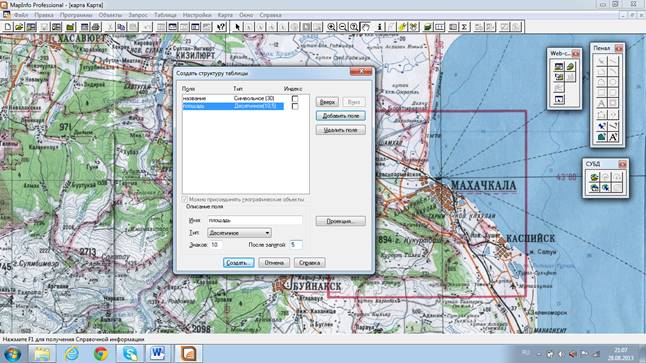

3. Порядок создания структуры таблицы ГИС MapInfo.

4. Объяснить основные команды пенала «Операции».

5. Объяснить основные команды пенала «Команды».

6. Объяснить основные команды пенала «Пенал»

7. Объяснить основные команды пенала «Программы»

Ответы на контрольные вопросы:

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

ЛАБОРАТОРНАЯ РАБОТА № 2

ТЕМА: РЕГИСТРАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ.

Цель работы: научиться открывать и регистрировать (привязывать) растровые изображения в ГИС MapInfo.

Подготовка к работе

1. Изучить теоретическую часть работы.

2. В рабочей тетради представить результаты выполнения предыдущей лабораторной работы

Домашнее задание

1. Изучить теоретические принципы открытия и регистрации растровых изображений в ГИС MapInfo.

2. Подготовить ответы на контрольные вопросы.

Порядок выполнения работы

1. Представить преподавателю результаты выполнения домашнего задания, сдать отчет и получить допуск к работе.

2. Запустить программу MapInfo.

3. Открыть и зарегистрировать растровые изображения в ГИС MapInfo

Содержание отчета

1. Пункты 1,2 «Домашнего задания».

2. Зарегистрированное растровое изображение.

3. Заполнить таблицу

Теоретические сведения. Методические указания

Создание растрового формата цифровых карт осуществляется с помощью сканера - устройства для считывания (переведения в цифровую форму) графической информации. Перед сканированием необходимо по возможности устранить физические дефекты карты: разгладить складки, аккуратно подклеить (если на карте имеются разрывы). Необходимо помнить что, чем меньше дефектов на карте, тем точнее можно произвести привязку и векторизацию.

Для удовлетворительного качества изображения следует установить разрешение не менее 300 точек на дюйм. Для получения качественного изображения и для получения растровых изображений аэро- и космических снимков следует сканировать с разрешением 600-800 dpi. Для хранения растра рекомендуется использовать форматы GIF и Jpeg (с минимальной компрессией), для векторизации их следует перевести в форматы TIFF или BMP т.к. они гораздо быстрее обрабатываются компьютером. Если вы сканировали в 24 - или 32 - битном режиме (цветном) и сохранили как TIFF, то можно в 3 раза уменьшить объем растра (превратив его в 8 – битное) сохранив в формате GIF, а потом перевести обратно в TIFF.

Открытие и регистрация растрового изображения

На диске D найти и открыть папку «ГИС». В ней создать папку под своей фамилией. Скопировать из общей папки в свою папку файл «КАРТА.jpg».

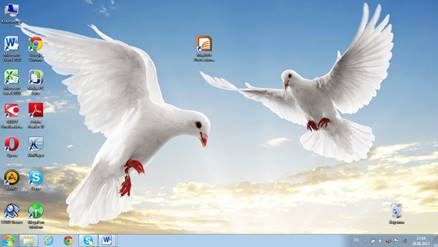

Открыть программу MAPINFO PROFESSIONAL с рабочего стола (рис.3).

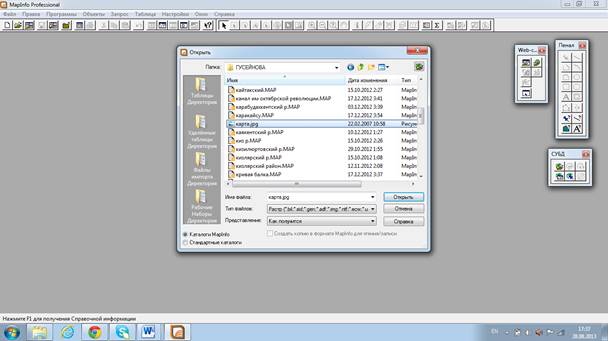

После запуска MapInfo, выполнить команды /Файл /Открыть таблицу/. Зайти в папку под своей фамилией. В появившемся окне выберите тип файла /Растр/, найдите и откройте нужный файл КАРТА.jpg в папке под своей фамилией.

Рис.3

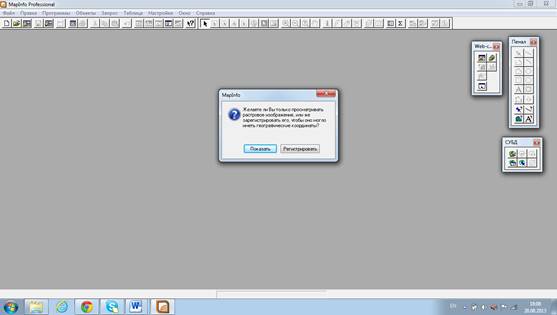

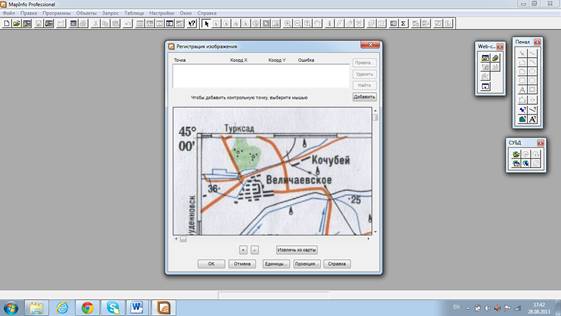

В появившемся диалоговом окне выберите - /Регистрировать/. Появится окно регистрации изображения (рис. 4). Нажать на кнопку Регистрировать. Откроется окно «Регистрация изображения» (рис.5).

Показать - изображение будет показано в окне карты в условной системе координат.

Регистрировать - предлагается выполнить регистрацию изображения, т.е. задать координаты минимум трех точек изображения в выбранной системе координат.

Регистрация, по сути, является основой для математического преобразования данных, представленных в одной координатной системе (например, "подпиксельной системе координат"), в другую систему координат (например, широта/долгота) таким образом, чтобы на полученный результат можно было накладывать корректно другие слои информации для проведения пространственного анализа.

Рис.4

Рис.5

Чтобы зарегистрировать изображение, необходимо выполнить следующие операции:

· определить набор опорных точек на изображении. Опорные точки должны быть ярко выраженными и опознаваемыми, чтобы их можно было быстро найти и на растровом изображении, и на карте. В качестве опорных точек лучше всего выбрать пересечения улиц, углы пашни, перекрестия дорог и т.д.

· затем следует ввести информацию об опорных точках в MapInfo. Координаты этих точек можно непосредственно задать в диалоге или получить, указав на некоторую точку карты, предварительно совместив ее с изображением.

· наилучший результат регистрации можно получить в том случае, если число опорных точек достаточно велико, при этом они должны быть распределены по всему растровому изображению. Не следует задавать много точек на одном участке растра. Регистрация для данного участка будет корректной, но для остальной части изображения будет нарастать погрешность. Если такое все-таки произошло, MapInfo позволяет изменить положение опорных точек или добавить новые точки в любой момент.

При регистрации растрового изображения очень важно точно наводить

курсор на опорные точки. Опорных точек не менее 3. Если опорные точки размещены правильно, MapInfo будет показывать растровое изображение без искажений и поворотов. При наложении векторных данных MapInfo, таким образом, трансформирует векторную информацию, чтобы добиться правильного взаимного расположения растра и векторных слоев.

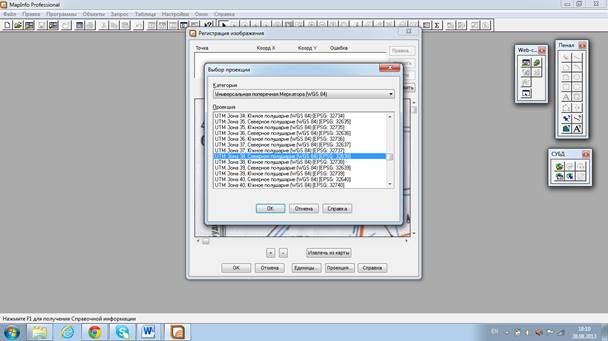

На первом этапе выбирается картографическая проекция и единицы измерения. Затем курсором мышки указывают на точку изображения. Появится диалоговое окно "Добавить опорную точку", в котором задают координаты точки (измеренные на карте или полученные из других источников).

Рис.6

Перед началом привязки следует нажать кнопку /Проекция / выбрать категорию и вид проекции карты, а также координаты. (Рис. 6). Наверху в КАТЕГОРИИ выбрать Универсальная поперечная Меркатора (WGS 84). Внизу в ПРОЕКЦИИ выбрать UTM ЗОНА 39 Северное полушарие (WGS 84) (EPSG: 32639). Нажать ОК.

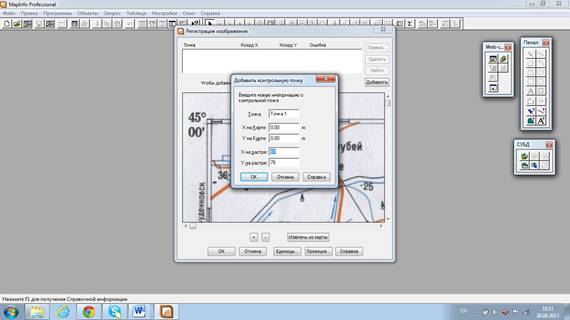

В окошке «Добавить контрольную точку» внести координаты Контрольной точки 1 (К.Т.1). Нанесите опорные контрольные точки привязки на точки пересечения меридианов и параллелей, или линий километровой сетки. В появившемся окне наберите координаты точки, в начале по оси X (долготе), затем по оси Y (широте) (рис. 7).

Рис.7

Точка будет помечена в окошке изображения. Для того, чтобы зарегистрировать карту, необходимо ввести координаты, по крайней мере, трех опорных точек; но если проекция изображения неизвестна, то число точек должно быть значительно больше. Если на карте использованы как координаты градусы, следует перевести минуты в десятые доли градуса. Например: Координаты К.Т. 1 равны Долгота: 45˚ 37΄ . Для перевода в десятые доли градуса необходимо сделать следующее математическое действие: 45 + (37 / 60 ) = 45,62. Следовательно, в графу «Х на карте» нужно внести 45,62. Те же мат. действия необходимо проделать с координатами всех контрольных точек. Другой пример: 45˚ 20΄ превращаются в 45, 3333333 и т.д.

После внесения десятичных координат для К.Т.1 необходимо нажать кнопку «Добавить». Добавляется еще одна К.Т. 2. После нанесения необходимого количества контрольных точек (4 К.Т.), следует увеличить растр, используя кнопку / + / и, выделяя по очереди в списке каждую точку, нажать на кнопку /показ/ и откорректировать положение.

Значения кнопок:

/правка / - позволяет исправить значение выделенной точки (т.е. строки с номером точки и ее атрибутами).

/удаление / - удаляет выделенную точку.

/показ / - показывает выделенную точку.

/новая / - снимает выделение точки и позволяет поставить новую точку.

Регистрацию растрового изображения выполняют только один раз.

В дальнейшем эта информация будет храниться в файле с расширением tab (КАРТА.tab).

1. ФАЙЛ Открыть таблицу - (тип файла - растр, имя – КАРТА ДАГЕСТАНА) -Открыть

2. Регистрировать Проекция - (категория - проекция)

3. указать курсором точку ввести значения координат -ОК

4. действие 3 повторить для каждой опорной точки (нужно 4 точки).

В окне привязки правее координат точек показываются ошибки (Error) в пикселах. Оптимально они должны равняться 0, но чем сильнее карта деформирована, тем больше ошибка: 1,2,3… пикселов. Если ошибки очень большие, то вы либо неверно ввели координаты, либо неправильно поставили точку.

Если проекция растра неизвестна, выбирают проекцию долгота/широта (Longitude/Latitude).

Контрольные вопросы:

1. Что такое регистрация растрового изображения?

2. Сколько опорных точек Вы взяли для регистрации?

3. В какой категории и в какой проекции регистрируется растровое изображение?

Ответы на контрольные вопросы:

Заполнить таблицу:

№ контрольной (опорной) точки	Долгота, Х	Широта, У
К.Т.1
К.Т.2
К.Т.3
К.Т.4
К.Т.5

Примечание: Привязка к существующей векторной карте

MapInfo позволяют производить привязку растра к уже существующей векторной карте. Для этого следует открыть векторную карту (см. ниже) к которой будете привязывать и открыть растр (см. выше) в режиме регистрации. Выбрать проекцию и координаты. Выполнить команду /Таблица /растр/ совместить с картой/. Поставить функцию СНЭППИНГ нажав на клавишу S при английском регистре (в нижней части окна появится (SNAP)). Подведя курсор к нужной точке (углу границы, местам пересечения дорог, устьям рек, пунсонам населённых пунктов и др. объектам карты выраженных точкой) нажать левую кнопку мышки. Появится окошко с координатами точки, нажмите ОК. В окне привязки растра появится номер и координаты точки. Точка выделяется и фиксируется на идентичной векторной карте точке растра. Нажмите клавишу - /Новая/ и повторите операцию.

1) при использовании инструмента , для перемещения карты, команду таблица /растр/ совместить с картой/ нужно повторить.

2) Следует ставить не менее 4-5 точек разбросанных по всей карте.

3) Растр можно перепривязать, вызвав окно привязки нажав Таблица/ Растр/ Регистрировать изображение/ .

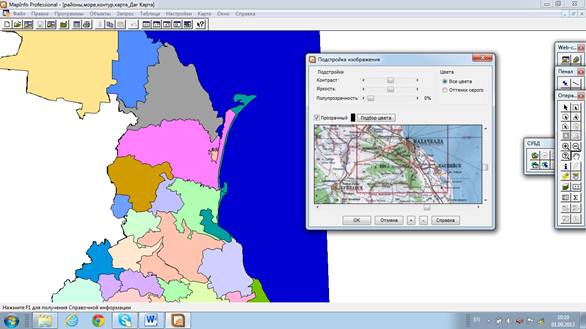

Подстройка изображения растра.

Выполните команду - Таблица/ Растр/ Подстройка изображения /. В появившемся окне установите оптимальную для вас яркость и контрастность изображения (рис. 8). Один из цветов растра можно сделать прозрачным, поставив галочку в опции /Прозрачность /, нажав кнопку /Выбрать Цвет / и указать курсором цвет, кликнув в нужном месте карты.

Рис. 8

Показ таблицы в пределах.

Нажмите правой кнопкой мышки в центре рабочего стола. В появившемся контекстном меню выберите - /Управление слоями /. Выделите слой растра, нажмите кнопку Оформление/ и уберите галочку с функции - /Масштабный эффект (Показывать в пределах)/. В этом случае растр будет показан в любом масштабе (рис. 9).

Рис 9.

ЛАБОРАТОРНАЯ РАБОТА №3

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ

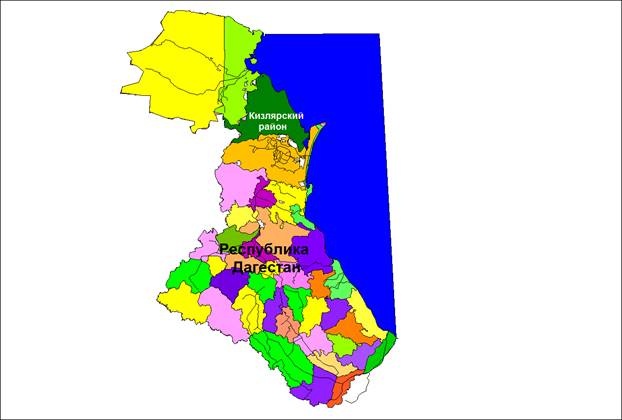

ТЕМАТИЧЕСКОГО СЛОЯ «КОНТУР ДАГЕСТАНА»

Цель работы: Векторизация карты Дагестана. Создание площадных объектов. Изучение возможностей автотрассировки и снэппинга. Закрепление на практике навыков векторизации карты.

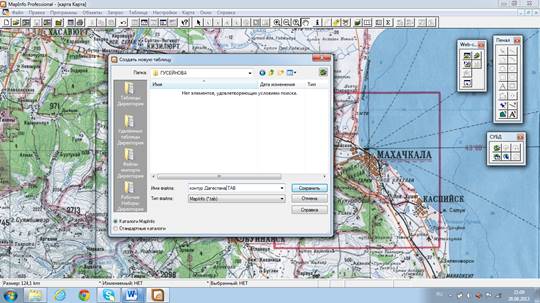

Задание 1. Создать тематический слой «Контур Дагестана» к векторной карте с соответствующей вашим требованиям структурой базы данных, и нанести границы республики.

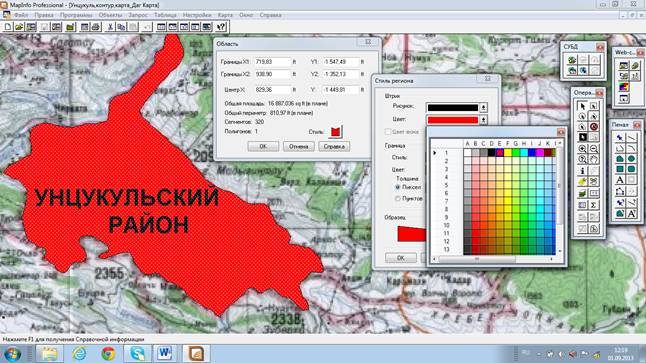

Задание 2. Рассмотреть особенности смены стиля полигонов, линий, символов и текста.

Отчет: показать результаты векторизации преподавателю. Заполнить таблицу. Ответить на контрольные вопросы.

Тематический слой векторной карты MapInfo иначе называется таблицей. Чтобы создать новый тематический слой (таблицу), в котором будет наноситься векторная графическая информация, следует:

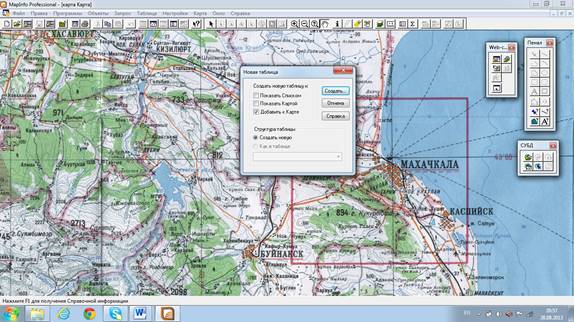

1) Выполнить команду - /Файл/Новая таблица/.

2) В открывшемся диалоговом окне поставить галочку в опции /Добавить к карте/ (рис. 10.).

Рис. 10.

3) В появившемся окне «Создать структуру таблицы» (слоя) ввести в поле «ИМЯ» название первого поля (строки) таблицы; сформировать структуру базы данных таблицы – введя в поле ТИП поля (колонки) (если название состоит из букв ввести символьные, если из цифр – десятичные); в строке /ЗНАКОВ/ поставьте количество символов, которое можно внести в строку поля (колонки) таблицы; количество полей (колонок), используя кнопки /Добавить поле/ли /Удалить поле/; проекцию карты 9рис.11).

Mapinfo не понимает пробелов, знаков пунктуации, цифр при вводе информации в таблицу. Вместо этого используется нижний дефис, например, «название_района» (рис. 11.).

Рис. 11.

После того, как будут созданы все столбцы таблицы, нажмите кнопку /Создать/. В появившемся окне введите название слоя и нажмите /Сохранить /.

Выйдет окно «Создать новую таблицу»; в поле «ПАПКА» найдите папку под своей фамилией, откройте её. В поле «Имя файла» записать название файла, например, «Контур Дагестана». Тип файла оставить по умолчанию MapInfo (*.tab). Нажать «Сохранить» (рис.12). Таким образом, можно создать новый файл (новый тематический слой, таблицу-базу данных).

Для открытия тематического слоя (таблицы) необходимо:

Выполнить команды /Файл/Открыть таблицу/. В появившемся окне найти нужную папку под своей фамилией, нужную таблицу (файл) и открыть.

Рис.12.

Для работы с тематическими слоями необходимо открыть на ОПЕРАЦИИ «Управление слоями» и поставить галочку напротив нужного слоя (файла). Нажать ОК. (рис.13).

Рис.13

ВЕКТОРИЗАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ

На ПЕНАЛЕ нажать «ПОЛИГОН», стрелка курсора превратится в + (крестик). Можно начать векторизировать. Для открытия таблицы для занесения названия после векторизации необходимо открыть наверху ОКНО, далее НОВЫЙ СПИСОК, откроется таблица, нужно внести записи в таблицу. Далее нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

Для окраски созданного полигонального (площадного) объекта нужно дважды нажать на полигон (белую область), выйдет окошко ОБЛАСТЬ, далее нажать СТИЛЬ, нажать ШТРИХ, РИСУНОК «нет», далее ЦВЕТ, выбрать нужный цвет. Нажать ОК. (рис.14)

Рис.14

Контрольные вопросы:

1. Что такое тематический слой?

2. Особенности векторизации полигонов и полилиний, требования к точности векторной карты.

3. Автотрассировка и снэппинг.

Ответы на контрольные вопросы:

Заполните таблицу:

Название	Площадь, кв.км
Республика Дагестан

ПРИМЕЧАНИЕ:

Типы полей:

Character	Ввод названий объектов
Integer, small integer	Ввод целых чисел
Float	Ввод чисел (плавающая точка), используется для ввода атрибутов горизонталей, или др. значений по которым будут строиться трехмерные поверхности
Decimal	Ввод десятичных чисел
Logical	Для ввода слоев с названиями объектов

Переименование, перестройка структуры, упаковка и удаление таблицы.

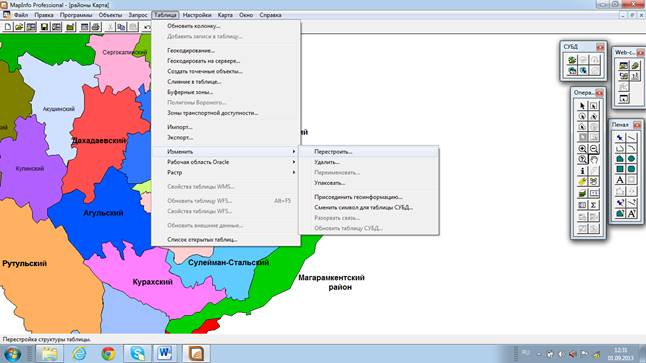

Если понадобилось изменить таблицу (слой), следует выполнить следующие действия: / Таблица/ Изменить/ и в появившемся меню выбрать нужную операцию (рис 15.).

1) Перестройка структуры – выбрать из списка слоёв нужный и перестроить. Операции перестройки аналогичны операциям создания структуры новой таблицы (см. выше).

2) Удаление – выбрать ненужный слой и удалить.

3) Переименование – выбрать из списка слоёв нужный и переименовать.

Рис.15

Примечание: изменять названия слоев с помощью системы переименования Windows нельзя.

4) Упаковка – выбрать из списка слоёв нужный и задать какую-либо из 3-х функций упаковки: упаковать графику; атрибутивную информацию; всё. Упаковка позволяет убрать лишние строки в списке (выделены серым цветом), остающиеся после удаления объектов и существенно уменьшить объём файлов.

Примечание: слой удаляется безвозвратно минуя корзину. Если хотите перестраховаться, удалите файлы слоя с помощью системы удаления Windows в корзину.

Работа с таблицами

Открытие таблицы (слоя).

Выполнить команды /Файл/Открыть таблицу/. В появившемся окне найти нужную таблицу и открыть.

Примечание: если уже открыто несколько слоёв или вы открываете несколько таблиц, то в окне открытия в опции /Вид/ выберите в /Текущей карте)/.

Открытие рабочего набора.

Выполните команду /Файл/Открыть рабочий набор/.

Примечание: в файле рабочего набора записан набор слоёв и их расположение в электронной карте. Рабочий набор можно открыть непосредственно из проводника. В этом случае запускается Mapinfo и открывается карта.

Сохранение таблицы и рабочего набора.

Для сохранения таблицы следует выполнить команду /Файл/Сохранить таблицу/ или нажать на соответствующую пиктограмму. В появившемся диалоговом окне нажать /Сохранить/. Для сохранения рабочего набора выполнить /Файл/Сохранить рабочий набор/. В появившемся окне задать имя рабочего набора и выбрать папку для сохранения.

Управление слоями карты.

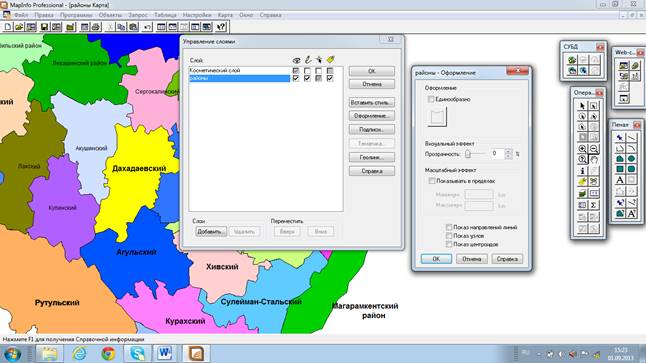

Для управления слоями карты следует выполнить следующее действие: Кликнуть правой клавишей мышки в центре рабочего стола, появится контекстное меню, выбрать в нём /Управление слоями/ (рис. 16.).

Появится окно в котором будут отображен список слоёв карты. Напротив каждого слоя по горизонтали расположены ячейки (рис. 16.), если ставить галочки в ячейках напротив нужного строя, то:

1) Показать/Скрыть слой (показывает/ убирает слой с экрана);

2) Сделать слой изменяемым (позволяет наносить/ редактировать объекты);

3) Сделать слой видимым (но не изменяемым) (позволяет разрешать/ не разрешать выделение объектов слоя);

4) Создать к объектам слоя подписи (если подписи внесены в атрибутивную базу данных установка этой опции вызывает автоматическое подписывание объектов).

Внизу расположены кнопки: /Добавить/ и /Удалить/, с их помощью можно добавить слой в список слоёв или убрать из него.

Рис. 16.

/Вверх/ и /Вниз/ - с их помощью можно менять положение слоёв по вертикали, /Показ - появится окно, в котором можно задать показ слоя в пределах определённого размера окна, например: в пределах min- 50 км, max-500 км. Если размер окна будет меньше 50 и более 500км, то слой будет невидим. В окне функции /Показ/ поставив галочки в соответствующих ячейках выставить показ узлов, центроидов и направлений линий объектов.

/Подпись/- появится окно функции /Подпись/ в котором можно установить тип шрифта, размер, цвет подписей и их положение относительно объекта.

Векторизация

Выбор стиля объекта.

Выбор стиля области (рис. 17).

Нажмите на пиктограмму /Стиль области/, в появившемся окне выберите

1) Цвет, штриховку или прозрачность области.

2) Стиль или отсутствие стиля линии границы.

3) Цвет и толщину границы.

Выбор стиля области

Рис. 17.

Выбор стиля линии.

Нажмите на пиктограмму /Стиль линии/, в появившемся окне выберите стиль линии, аналогично выбору стиля границы области (рис. 18).

Выбор стиля линии

Рис. 18.

Выбор стиля символа.

Нажмите на пиктограмму /стиль символа/ в появившемся окне выберите нужный набор символов в этом наборе нужный символ (СИМВОЛ), цвет, величину и другие атрибуты символа (рис. 19).

Выбор стиля символа

Рис. 19.

Выбор стиля текста.

Нажмите на пиктограмму /стиль текста/, в появившемся окне выберите тип шрифта , размер, цвет и другие атрибуты шрифта (рис. 20.).

Выбор стиля текста

Рис. 20.

Выделение объекта.

Основной инструмент для выделения объекта «Стрелка» , с помощью инструмента «выбор-в-рамке» можно выделить несколько объектов. Снять выделение можно: либо щёлкнув мышкой вне объекта, либо нажав «Shift» и щёлкнув мышкой на объекте. Если на карте одно место занимают несколько объектов (находятся друг на друге), то выделить объект лежащий ниже можно нажав «Ctrl» и щёлкать «Стрелкой» на объекте, пока тот не выделится («Стрелка» должна быть неподвижной).

Нанесение векторной информации, работа с векторными слоями.

Под векторизацией понимается перевод растрового формата графических данных в векторный. В Mapinfo векторизация происходит в ручном режиме. Вам предстоит поверх растровых объектов нанести аналогичные векторные. Векторизация линий производится ломаной линией (полилинией /), площадных объектов (озера, леса, болота т.е. таких у которых ширина выражается в масштабе) многоугольником (полигоном ), символьных объектов (символами / ), текста – нанесением поверх растрового текста аналогичного по шрифту, размеру и т.д. – векторного.

Масштаб векторизации.

Для точной векторизации следует увеличить растр в 15-20 раз относительно истинного масштаба карты. Например: масштаб карты в 1см - 5км, то растр должен быть в 1см - 0,2-0,4 км.

Снэппинг.

Снэппинг - функция для точки привязки узла одного объекта к узлу другого. Применяется для точного соединения узлов линий, линий и символов, линий и регионов, привязки перекрёстков линий и т.д. Не используя снэппинг можно допустить неточные соединения объектов (перелет, недолет, висячие узлы), теряется точность комбинации объектов. Возможны ошибки при разрезании или удалении части объекта.

Для установления функции следует нажать клавишу «S» при английском регистре «En». Внизу экрана появится слово «SNEP». При наведении курсора на узел появляется большой пунктирный крест.

АВТОТРАССИРОВКА

Автотрассировка – функция помогающая ускорить векторизацию объектов, используя уже отвекторизованные полилинии и полигоны. Для автотрассировки нажмите на клавишу «S» вызывая функцию снэппинга, подведите курсор к начальному узлу отрезка границы полигона или полилинии и удерживая «SHIFT» или «CTRL» подведите курсор к конечному узлу выбранного вами отрезка. Проводимая линия будет подсвечиваться.

Примечание: Для облегчения векторизации можно выбрать для векторных объектов цвет сильно отличающийся от цвета аналогичных растровых объектов. Например: синий цвет векторной линии реки и синий цвет линии реки на растре будут объединяться по цвету. Чтобы не ошибиться, следует выбрать для объектов векторного слоя цвет, сильно отличающийся от цвета аналогичных объектов растра (Например: красный, желтый, фиолетовый). Впоследствии стиль и цвет объектов необходимо изменить согласно правилам оформления карт.

Уменьшение и увеличение объекта.

Для увеличения или уменьшения объектов используются пиктограммы .

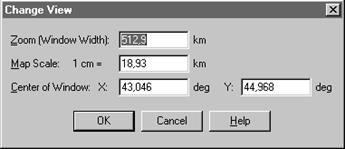

Пиктограмма вызывает появление окна (рис.21) в котором можно установить точные размеры окна (Zoom), масштаб карты (Map Scale) и центр окна (Center of Window).

окно установки масштаба

Рис. 21

Разбивка на узлы, добавление узлов.

Для разбивки на узлы выделите объект и нажмите на пиктограмму . Для добавления узлов нажмите на пиктограмму и там где считаете нужным поставьте узел, ( загорается лишь после нажатия на ).

Примечание: используя клавишу Shift или Ctrl можно выделить группу узлов в нужном для вас промежутке. Для этого выделяется первый в промежутке узел и удерживая Shift выделяется последний.

Перемещение и удаление объектов. Нужно выделить объект при помощи инструмента , удерживая левую клавишу мышки дождаться пока стрелка не примет форму креста и продолжая удерживать клавишу перетащить.

Содержимое экрана перемещается с помощью инструмента .

Удаление объекта. Необходимо его выделить инструментом и нажать клавишу Delete.

Для удаления узлов – разбейте объект на узлы, выделите при помощи узлы и удалите нажав Delete.

Операции с объектами.

Внешняя и внутренняя часть объекта удаляется следующим способом (рис. 22):

операции с объектами

Рис. 22.

1. Выделите изменяемый объект.

2. Выполните операцию Объекты / Выбрать изменяемый объект .

3. Выделите объект, которым будете удалять часть изменяемого объекта.

4. Выполните операцию Объекты / Удалить (Удалить внешнюю часть).

РАЗРЕЗАНИЕ ОБЪЕКТА

производится следующим способом:

Выделите разрезаемый объект.

Выполните операцию Объекты / Выбрать изменяемый объект.

Выделите объект, которым будете разрезать изменяемый объект.

Выполните операцию Объекты / Разрезать.

Комбинирование объектов производится следующим способом:

1. Выделите комбинируемые объекты.

2. Выполните операцию Объекты / Комбинировать.

(комбинируются только однотипные объекты: полигон с полигоном, линия с линией).

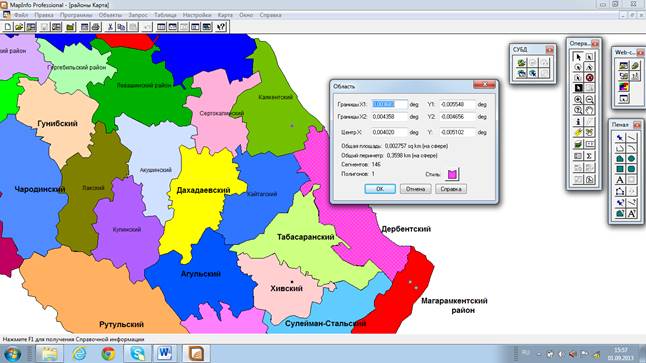

Измерение длины линии, площади и периметра полигона, координат символа. Для этого нажмите дважды на объекте. Появится окно в котором будут показаны эти параметры (рис. 23.).

Рис. 23.

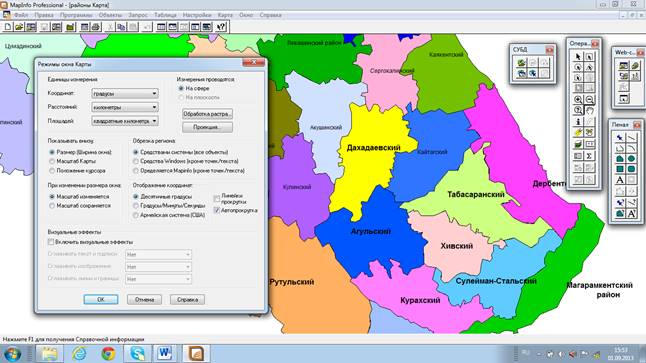

Режимы карты. Для изменения проекции векторной карты, единиц измерения и др. отключите растр, сделав его невидимым и нажмите Карта/ Режимы. Появится окно режима карты (рис. 24.) и установите необходимые функции.

Рис. 24.

ЛАБОРАТОРНАЯ РАБОТА № 4

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКИХ СЛОЕВ «КАСПИЙСКОЕ МОРЕ», «ВОДОЕМЫ ДАГЕСТАНА»

Цель работы: Векторизация карты Каспийского моря и «Водоемы Дагестана». Создание площадных объектов. Изучение возможностей автотрассировки и снэппинга. Закрепление на практике навыков векторизации карты.

Задание 1. Создать следующие 2 полигональных тематических слоя с соответствующими структурами баз данных, в которые следует нанести: Каспийское море и водоемы Дагестана.

Чтобы создать новый тематический слой (таблицу), в котором будет наноситься векторная графическая информация, следует (см. Лабораторную работу № 3):

1. Выполнить команду - /Файл/Новая таблица.

2. В открывшемся диалоговом окне поставить галочку в опции /Добавить к карте (рис. 10.).

3. В появившемся окне «Создать структуру таблицы» (слоя) ввести в поле «ИМЯ» название первого поля (строки) таблицы; сформировать структуру базы данных таблицы – введя в поле ТИП поля (колонки) (если название состоит из букв ввести символьные, если из цифр – десятичные); в строке /ЗНАКОВ/ поставьте количество символов, которое можно внести в строку поля (колонки) таблицы; количество полей (колонок), используя кнопки /Добавить поле/ или /Удалить поле/; проекцию карты/

Mapinfo не понимает пробелов, знаков пунктуации, цифр при вводе информации в таблицу. Вместо этого используется нижний дефис, например, «название_моря» и «название_водоема» (рис. 11.).

Выйдет окно «Создать новую таблицу»; в поле «ПАПКА» найдите папку под своей фамилией, откройте её. В поле «Имя файла» записать название файла, например, «Каспийское море» и «Водоемы». Тип файла оставить по умолчанию MapInfo (*.tab). Нажать «Сохранить». Таким образом, можно создать новый файл (новый тематический слой, таблицу-базу данных).

Для открытия тематического слоя (таблицы) необходимо:

Для работы с тематическими слоями необходимо открыть на ОПЕРАЦИИ «Управление слоями» и поставить галочку напротив нужного слоя (файла). Нажать ОК.

ВЕКТОРИЗАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ

Для окраски созданного полигонального (площадного) объекта нужно дважды нажать на полигон (белую область), выйдет окошко ОБЛАСТЬ, далее нажать СТИЛЬ, нажать ШТРИХ, далее ЦВЕТ, выбрать нужный цвет. Нажать ОК.

Нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

Заполните таблицу:

Название	Площадь
Каспийское море

Заполните таблицу:

Название водоема	Площадь
1.
2.
3.
4.
5.

ЛАБОРАТОРНАЯ РАБОТА № 5

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ТОЧЕЧНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «НАСЕЛЕННЫЕ ПУНКТЫ ДАГЕСТАНА»

Цель работы: Векторизация карты. Создание точечных объектов. Закрепление на практике навыков векторизации карты.

Задание 1. Создать следующий тематический слой «Населенные пункты Дагестана» с соответствующими структурой базы данных, в которую следует нанести названия крупных населенных пунктов Республики Дагестан. Внести в таблицу необходимые данные.

Выполнить команду - /Файл/Новая таблица/.

В открывшемся диалоговом окне поставить галочку в опции /Добавить к карте/ (рис. 10.).

В появившемся окне «Создать структуру таблицы» (слоя) ввести в поле «ИМЯ» (Name:) название первого поля (строки) таблицы; сформировать структуру базы данных таблицы – введя в поле ТИП (Type:) поля (колонки) (если название состоит из букв ввести символьные, если из цифр – десятичные); в строке /ЗНАКОВ/ поставьте количество символов, которое можно внести в строку поля (колонки) таблицы; количество полей (колонок), используя кнопки /Добавить поле/ или /Удалить поле/; проекцию карты/

Mapinfo не понимает пробелов, знаков пунктуации, цифр при вводе информации в таблицу. Вместо этого используется нижний дефис, например, «название_пункта» (рис. 11.).

После того, как будут созданы все столбцы таблицы, нажмите кнопку /Создать. В появившемся окне введите название слоя и нажмите /Сохранить.

Выйдет окно «Создать новую таблицу»; в поле «ПАПКА» найдите папку под своей фамилией, откройте её. В поле «Имя файла» записать название файла, например, «Населенные пункты». Тип файла оставить по умолчанию MapInfo (*.tab). Нажать «Сохранить». Таким образом, можно создать новый файл (новый тематический слой, таблицу-базу данных).

Для открытия тематического слоя (таблицы) необходимо:

ВЕКТОРИЗАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ

На ПЕНАЛЕ нажать «ТОЧКА», стрелка курсора превратится в + (крестик). Можно начать векторизировать. Для открытия таблицы для занесения названия после векторизации необходимо открыть наверху ОКНО, далее НОВЫЙ СПИСОК, откроется таблица, нужно внести записи в таблицу. Далее нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

Для окраски созданного полигонального (площадного) объекта нужно дважды нажать на точечный объект, выйдет окошко ОБЛАСТЬ, далее нажать СТИЛЬ, нажать ШТРИХ, далее ЦВЕТ, выбрать нужный цвет. Нажать ОК.

Нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

Заполните таблицу:

Название населенного пункта	Географические координаты
Название населенного пункта	Долгота Х	Широта У
1.
2.
3.
4.
5.
6
7
8
9
10
11
12
13
14

ЛАБОРАТОРНАЯ РАБОТА № 6

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «РАЙОНЫ ДАГЕСТАНА»

Цель работы: Векторизация карты. Создание полигональных объектов. Закрепление на практике навыков векторизации карты.

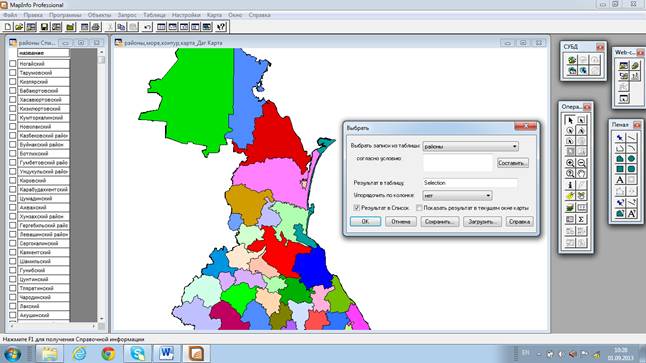

Задание 1. Создать следующий тематический слой «Районы Дагестана» с соответствующими структурой базы данных, в которую следует нанести названия административных районов Республики Дагестан. Внести в таблицу необходимые данные.

Выполнить команду - /Файл/Новая таблица/.

В открывшемся диалоговом окне поставить галочку в опции /Добавить к карте/ (рис. 10).

В появившемся окне «Создать структуру таблицы» (слоя) ввести в поле «ИМЯ» название первого поля (строки) таблицы сформировать структуру базы данных таблицы – введя в поле ТИП поля (колонки) (если название состоит из букв ввести символьные, если из цифр – десятичные); в строке /ЗНАКОВ / поставьте количество символов, которое можно внести в строку поля (колонки) таблицы; количество полей (колонок), используя кнопки /Добавить поле/ или /Удалить поле/ ; проекцию карты /

Mapinfo не понимает пробелов, знаков пунктуации, цифр при вводе информации в таблицу. Вместо этого используется нижний дефис, например, «районы» (рис. 11).

После того, как будут созданы все столбцы таблицы, нажмите кнопку /Создать /. В появившемся окне введите название слоя и нажмите /Сохранить/.

Выйдет окно «Создать новую таблицу»; в поле «ПАПКА» найдите папку под своей фамилией, откройте её. В поле «Имя файла» записать название файла, например, «Районы Дагестана». Тип файла оставить по умолчанию MapInfo (*.tab). Нажать «Сохранить». Таким образом, можно создать новый файл (новый тематический слой, таблицу-базу данных).

Для открытия тематического слоя (таблицы) необходимо:

ВЕКТОРИЗАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ

Для окраски созданного полигонального (площадного) объекта нужно дважды нажать на полигон (белую область), выйдет окошко ОБЛАСТЬ, далее нажать СТИЛЬ, нажать ШТРИХ, далее ЦВЕТ, выбрать нужный цвет. Нажать ОК.

Нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

Заполните таблицу:

Название района	Площадь
1.
2.
3.
4.
5.
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

ЛАБОРАТОРНАЯ РАБОТА № 7

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ЛИНЕЙНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «РЕКИ ДАГЕСТАНА»

Цель работы: Векторизация карты. Создание линейных объектов. Закрепление на практике навыков векторизации карты.

Задание 1. Создать следующий тематический слой «Реки Дагестана» с соответствующими структурой базы данных, в которую следует нанести названия крупных крупных рек Дагестана. Внести в таблицу необходимые данные.

Выполнить команду - /Файл/Новая таблица/ .

В открывшемся диалоговом окне поставить галочку в опции /Добавить к карте/ (рис. 10).

В появившемся окне «Создать структуру таблицы» (слоя) ввести в поле «ИМЯ» название первого поля (строки) таблицы; сформировать структуру базы данных таблицы – введя в поле ТИП поля (колонки) (если название состоит из букв ввести символьные, если из цифр – десятичные); в строке /ЗНАКОВ поставьте количество символов, которое можно внести в строку поля (колонки) таблицы; количество полей (колонок), используя кнопки /Добавить поле/ или /Удалить поле/ ; проекцию карты /

Mapinfo не понимает пробелов, знаков пунктуации, цифр при вводе информации в таблицу. Вместо этого используется нижний дефис, например, «реки_Дагестана» (рис. 11).

Выйдет окно «Создать новую таблицу»; в поле «ПАПКА» найдите папку под своей фамилией, откройте её. В поле «Имя файла» записать название файла, например, «Реки Дагестана». Тип файла оставить по умолчанию MapInfo (*.tab). Нажать «Сохранить». Таким образом, можно создать новый файл (новый тематический слой, таблицу-базу данных).

Для открытия тематического слоя (таблицы) необходимо:

ВЕКТОРИЗАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ

На ПЕНАЛЕ нажать «ПОЛИЛИНИЯ», стрелка курсора превратится в + (крестик). Можно начать векторизировать. Для открытия таблицы для занесения названия после векторизации необходимо открыть наверху ОКНО, далее НОВЫЙ СПИСОК, откроется таблица, нужно внести записи в таблицу. Далее нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

Для окраски созданного полигонального (площадного) объекта нужно дважды нажать на полигон (белую область), выйдет окошко ОБЛАСТЬ, далее нажать СТИЛЬ, нажать ШТРИХ, далее ЦВЕТ, выбрать нужный цвет. Нажать ОК.

Нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

Заполните таблицу:

Название реки	Протяженность реки
1.
2.
3.
4.
5.

ЛАБОРАТОРНАЯ РАБОТА № 8

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «ПОЧВЫ ДАГЕСТАНА»

Цель работы: Векторизация карты. Создание площадных объектов. Закрепление на практике навыков векторизации карты.

Задание 1. Создать следующий тематический слой «Почвы Дагестана» с соответствующими структурой базы данных.

Выполнить команду - /Файл/Новая таблица/.

В открывшемся диалоговом окне поставить галочку в опции /Добавить к карте/ (рис. 10).

Mapinfo не понимает пробелов, знаков пунктуации, цифр при вводе информации в таблицу. Вместо этого используется нижний дефис, например, «Почвы_Дагестана» (рис. 11).

После того, как будут созданы все столбцы таблицы, нажмите кнопку /Создать /. В появившемся окне введите название слоя и нажмите /Сохранить/.

Выйдет окно «Создать новую таблицу»; в поле «ПАПКА» найдите папку под своей фамилией, откройте её. В поле «Имя файла» записать название файла, например, «Почвы Дагестана». Тип файла оставить по умолчанию MapInfo (*.tab). Нажать «Сохранить». Таким образом, можно создать новый файл (новый тематический слой, таблицу-базу данных).

Для открытия тематического слоя (таблицы) необходимо:

Выполнить команды /Файл/Открыть таблицу. В появившемся окне найти нужную папку под своей фамилией, нужную таблицу (файл) и открыть.

ВЕКТОРИЗАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ

Для окраски созданного полигонального (площадного) объекта нужно дважды нажать на полигон (белую область), выйдет окошко ОБЛАСТЬ, далее нажать СТИЛЬ, нажать ШТРИХ, далее ЦВЕТ, выбрать нужный цвет. Нажать ОК.

Нажать ФАЙЛ, далее СОХРАНИТЬ ТАБЛИЦУ.

ЛАБОРАТОРНАЯ РАБОТА №. 9

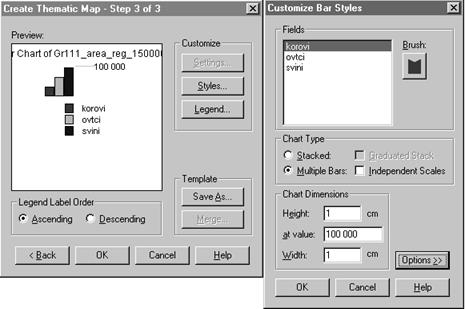

ТЕМА: Создание тематической карты.

Цель работы: построение тематических карт.

Задание: создание тематической карты

Отчет: показать результаты создания тематической карты преподавателю. Заполнить таблицу. Ответить на контрольные вопросы.

После того как вы отвекторизовали объекты (т.е. создали графическую БД) и занесли атрибутивную информацию об объектах в Список (создали тематическую БД), вы можете приступить к созданию тематических карт с помощью модуля анализа Mapinfo. Алгоритм построения тематических карт в Mapinfo во многом схож с построением графиков в электронных таблицах Excel, т.е. выполняется пошагово.

Создание карты.

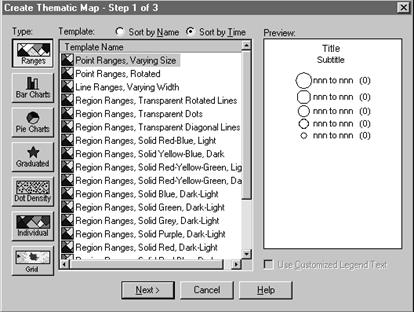

Для запуска процесса создания нажмите Карта/Создать Тематическую Карту . Появится окно Создать Тематическую Карту – Шаг 1 из 3 (рис. 25).

Рис. 25.

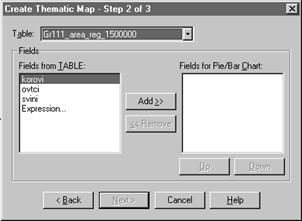

В окне выберите Тип карты и Вид . Нажмите Далее> . Появится окно Создать Тематическую Карту – Шаг 2 из 3 (рис. 26) в котором выбирается Таблица и Поля по которым будет создаваться карта.

Рис. 26.

При создании карт со столбиковыми и круговыми диаграммами /Добавьте>>> поля по которым будете строить карту из списка Field from TABLE: в список Field for Pie/Bar Chat: выделяя поле и нажимая в окне кнопку /Добавить>>/ . Ошибочно внесенные поля можно убрать из списка, выделив поле и нажав кнопку /<<Удалить/ ). Нажмите Далее> (если хотите вернуться на шаг назад нажмите /<Назад/ ).

Появится окно Создать Тематическую Карту – Шаг 3 из 3 (рис. 27) в котором выбираются Настройки… , Стиль… и создается Легенда… .

Рис. 27.

Настройки… / (Рис. 28). Позволяют выбрать цвет столбцов ; расположение столбцов – горизонтальное и вертикальное ; размеры – высоту (высота равна заданному максимальному значению ), ширину . При нажатии кнопки /ОПЦИИ>>/ выходит дополнительная панель на которой можно установить ОРИЕНТАЦИЮ графика относительно центра объекта и др. параметры.

Рис. 28.

/Легенда…/ . Появляется ОКНО НАСТРОЙКИ ЛЕГЕНДЫ (рис. 29) в котором можно внести название легенды , выбрать шрифт названия и, цвет подписей столбцов и др. параметры.

Рис. 29.

При нажатии пиктограммы легенда появляется на экране .

Методы созданияТипов (Type) тематических карт в Mapinfo

1.Рангов

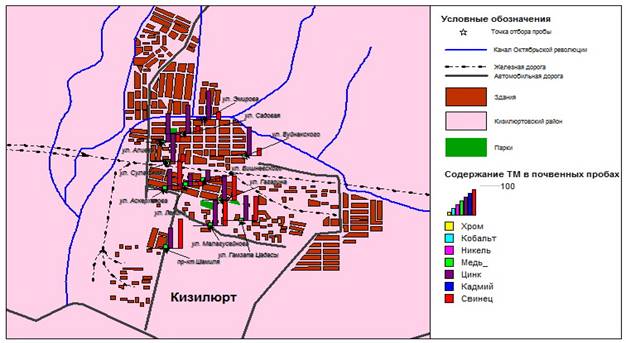

2.Столбчатых диаграмм

Рис. 30

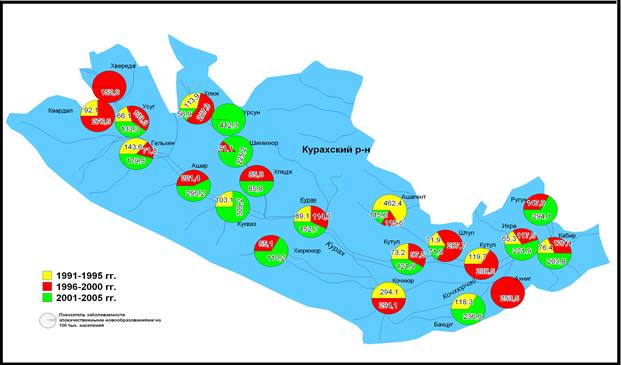

3.Круговых диаграмм

Рис. 31

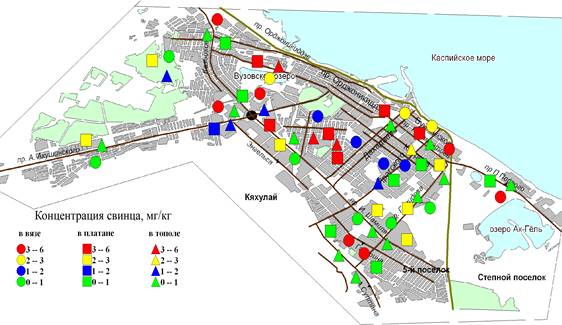

4.Размеров и формы значков, точек

Рис. 32

5.Точечных аралов или плотности точек

6. Индивидуальной раскраски

Рис.33

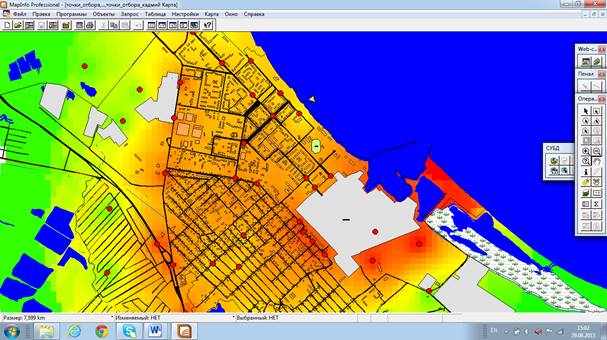

7. Создание интерполированной поверхности

Рис.34

ЛАБОРАТОРНАЯ РАБОТА № 10

ТЕМА: СОЗДАНИЕ ТЕМАТИЧЕСКИХ КАРТ. СОЗДАНИЕ ОТЧЕТА. ВЫВОД НА ПЕЧАТЬ.

Цель работы: рассмотреть особенности создания различных типов тематических карт. Вывод на печать.

Задание: создать тематическую карту и отчет, вывести на печать

Для вывода на печать карт, таблиц и графиков используется Окно отчета, в котором вы можете указать размеры и положение страницы, масштаб карты, произвести компоновку карты, вставив легенду, графики и обрамив ее рамкой и т.п.

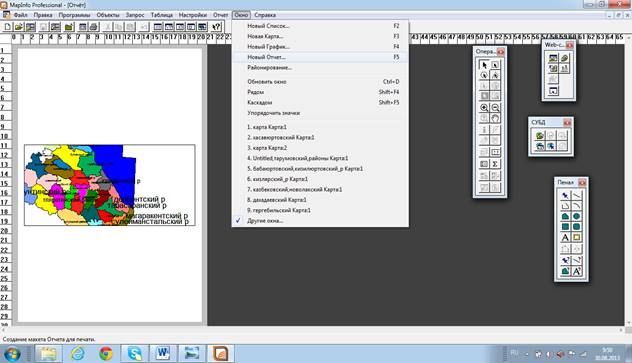

Запускается процесс создания отчета нажатием Окно/Новый Отчет или клавиши F5.

Появляется Окно Нового Отчета: (рис. 35)

Рис. 35

В окне находится горизонтальная и вертикальная линейки, страница и вставленная в отчет карта (легенда, график, таблица). В окне Frame Object (рис. 35) вы можете установить МАСШТАБ , размеры и положение на странице вставленного в отчет объекта, для вызова окна дважды нажмите на вставленный объект. Положение вставленного объекта на странице можно установить также простым перетаскиванием объекта указателем мышки.

Рекомендую окончательно просмотреть выводимое на печать произведение установив 100% размер распечатываемой страницы. Для этого правой кнопкой мышки нажмите на страницу и вызовите контекстное меню (рис. 36).

Рис. 36

Нажав на строку Change Zoom… вы можете установить произвольно размеры страницы в процентах, а нажав на View Actual Size установить 100% размер.

Создание атрибутивной базы данных.

Присваивание информации объекту.

Информация об объекте заносится в список (таблицу). Если таблица не сформирована при создании нового слоя, то перестройка структуры таблицы выполняется следующим образом: Таблица/ Изменить/ Перестроить/ (далее смотрите Создание новой таблицы).

Информация заносится с помощью инстурмента на ОПЕРАЦИИ .

Наведите курсор на объект, нажмите левую клавишу мышки и в появившемся окошке введите соответствующую информацию об объекте (рис. 37).

Рис. 37.

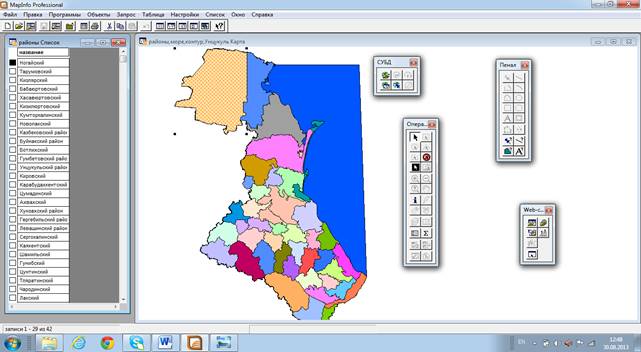

Открыть Список (атрибутивную БД) можно: Окно/ Новый Список или нажав пиктограмму . В появившемся окне выберите нужную таблицу нажмите ОК.

В окне Списка гораздо удобней заносить атрибуты объектов, чем с помощью , но для того чтобы объекты не перепутать не забудьте проставить объектам индексы или названия. При выделении объекта на карте или в списке выделяется черным цветом квадратик соответствующий объекту или объект (рис. 38).

Рис. 38.

Запросы.

Запрос позволяет выбрать все объекты определенного слоя. Для этого нажмите наверху ЗАПРОС/ВЫБРАТЬ. В появившемся окне (рис. 39) в выпадающем МЕНЮ выберите нужный слой и нажмите ОК. Все объекты выбранного слоя будут выделены.

Рис. 39

Примечание: если вы оставите галочку в опции Browse Results, то появится окно Списка (Browser) и закроет карту. За ненадобностью вы можете его закрыть или свернуть

ЛАБОРАТОРНАЯ РАБОТА № 11

ТЕМА: СОЗДАНИЕ БАЗЫ ДАННЫХ ВЕКТОРНОГО СЛОЯ. ЗАПРОСЫ. SQL – ЗАПРОСЫ.

Цель работы: научиться создавать базы данных к слоям (таблицам) векторной карты, проводить SQL - запросы к базам данных слоев.

Задание 1. Перестроить структуру таблицы слоя с границами административных районов, создав к ней 10-12 колонок (полей). Первая колонка - с названиями районов, остальные - с численными показателями национального или половозрастного состава населения.

Задание 2. Рассмотреть функции запаковки, переименования и удаления таблиц.

Задание 3. Рассмотреть работу с колонками таблицы и взаимосвязь строк таблицы с графическими объектами карты. Изучить работу пиктограммы «i».

Задание 4. Провести SQL – запросы по: 1) нахождению суммы значений двух колонок; 2) нахождению процентного отношения одной колонки к другой; 3) вычислению плотности показателя одной из колонок относительно площади векторного полигон; 4) вычислению суммы всех значений колонки.

Задание 5. Провести запросы по: 1) выделению всех объектов слоя; 2) выделению объектов определенного диапазона значений; 3) выделению объектов по > или = определенной величине суммы значений двух колонок.

Задание 6. Рассмотреть возможности сохранения и вызова шаблонов запросов

ЗАПРОСЫ, SQL – ЗАПРОСЫ.

Запросы.

С помощью запросов можно обращаться непосредственно к графическим объектам, или к атрибутивной базе данных, где с их помощью можно проводить произвольную выборку объектов по каким-либо показателям, вычисления в таблицах с использование данных, как самих таблиц, так и данных, автоматически заносящихся в компьютер (координаты центроида объекта, координаты крайних точек, длина, площадь).

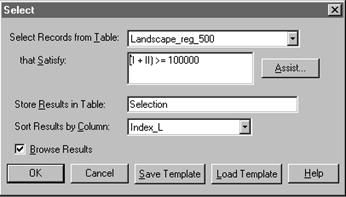

Вызывается Окно запроса нажатием: Запрос/Выбрать (Query/Select) (рис. 40)

Рис. 40.

В появившемся окне Выбрать/(Select) укажите выбираемую таблицу в строке Выбрать записи из таблицы: (в данном случае Landcape_reg_500), условия выборки в строке that Satisfy: (в данном случае составлено выражение по которому выбираются те объекты которые по сумме атрибутов в колонках I и II больше или равны 100000), вводится название результирующей таблицы в строке Store Results in Table: (в данном случае по умолчанию оставлено название Selection), упорядочить расположение объектов по возрастанию в результирующей таблице в строке Sort Results by Column: (в данном случае Index_L), в опции Browse Results установите галочку если хотите чтобы результаты выборки были отражены в табличной форме, уберите – если на карте.

Структуру запроса можно сохранить нажав кнопку /Save Template/ и вывести ранее сохраненную – нажав /Load Template/.

SQL – запросы.

SQL – язык запросов, позволяющий производить выборку в базах данных согласно заданным условиям, проводить вычисления в колонках баз данных и т.д. Данное руководство не подразумевает изучение языка SQL полностью, т.к. это достаточно долгий и трудоемкий процесс. Будут рассмотрены лишь структура запросов и простые примеры выборок и вычислений.

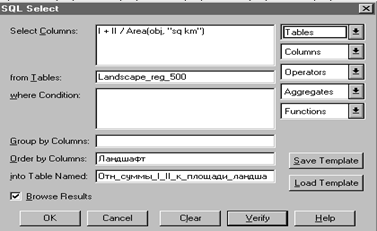

Запускается процедура SQL – запроса нажатием Запрос/ SQL запрос… (Query/ SQL Select…) (рис. 41 ).

Рис. 41

В строке from Tables: выбирается таблица по данным которой будут проводится вычисления (в данном случае Landscape_reg_500), в окне Select Columns: составляется выражение используя всплывающие строки (Columns – выбираются колонки из заданной таблицы, Operators – выбираются операторы (+, -, /, *, <, >, <= и т.д), Functions – выбираются нужные для вычислений функции (в данном случае Area(obj.”sq km”) - площадь в кв.км. автоматически выбираемая из атрибутов графических объектов). Составленное выражение позволяет получить процентное отношение суммы колонок I и II к площади ландшафтов автоматически вычисляемой компьютером согласно нанесенным на карте векторным объектам. В строке Order by Columns: выбирается колонка по которой будут упорядочены записи в результирующей колонке. По окончанию составления выражения производится проверка правильности синтаксиса путем нажатия на кнопку /Verify/, появляется окно сообщающее о правильности или ошибке в синтаксисе. Если написано Syntax is correct! - выражение составлено правильно. Нажмите /ОК/. Появится результирующая таблица (рис. 42).

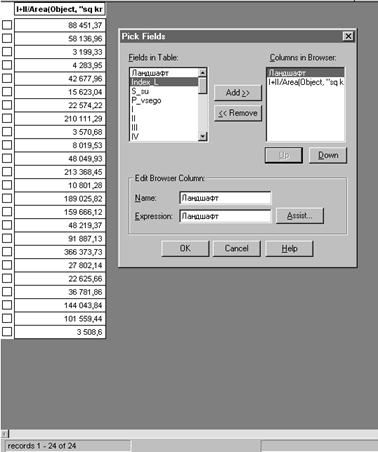

Добавить колонки к результирующей таблице можно нажав правой кнопкой мышки на таблице и выбрать Pick Fields…, в появившемся окне добавьте колонки из списка Fields in Table: в список Columns in Browse: и нажмите /ОК/.

Рис. 42.

Контрольные вопросы:

1. Реляционная база данных.

2. Поля, типы полей.

3. Удаление таблицы.

4. Изменение порядка расположения колонок в таблице.

5. Реляционная база данных.

6. Язык запросов SQL.

7. Назначение операторов языка SQL.

8. Назначение функций языка SQL.

Ответы на контрольные вопросы:

ДЛЯ ЗАПИСЕЙ:

ГЛОССАРИЙ

База данных

Любой структурированный набор данных. Этим термином в Maplnfo часто обозначается отдельный файл данных или таблица Maplnfo.

Базовая карта

Обычно это самый важный или растровый слой данной карты. (Как правило, в роли базовых выступают слои данных, поставляемых Maplnfo в виде отдельных продуктов.) Пользователи обычно "накладывают" свои собственные данные на базовую карту, а также используют базовые карты для геокодирования или создания новых слоев.

Базовая таблица

Постоянная таблица, в отличие от таблиц запросов, которые являются временными. Вазовые таблицы можно редактировать и изменять их структуру (изменяя характеристики и порядок колонок, добавляя и удаляя колонки и графические объекты). См. Таблица запроса.

BITMAP растровая карта

Экранное изображение, представляющее собой массив точек или битов. Компьютерные программы используют, как правило, либо битовые (растровые) файлы, либо объектно-ориентированные (векторные) файлы. Maplnfo может работать с обоими типами файлов.

Буфер

Один из типов анализа пространственной близости объектов, при котором создается область (зона) заданного размера вокруг выбранных объектов карты, форма буфера определяется пользователем с помощью набора атрибутов. Созданный буфер охватывает полосу заданного размера вокруг выбранных объектов.

Векторное изображение

Совокупность значений координат, используемых для представления графических объектов. Каждый объект описывается набором координат Х и Y. Кроме того, объектам могут быть сопоставлены различные атрибуты. См. Растровое изображение.

Взвешенное среднее

Среднее значение, при вычислении которого разные индивидуальные значения берутся с различными коэффициентами (весами).

Выборка

Набор данных, выделенных для просмотра и/или анализа. Независимо от того, какие окна открыты в данный момент, выборку можно создавать о помощью команд Выбрать и SQL-запрос из меню Запрос. В окнах Списков и Карт объекты можно включать в выборку или удалять на нее, указывая на них, В окнах Карт, кроме того, можно использовать несколько инструментов, позволяющих выбирать объекты на основе пространственных характеристик.

Выражение

Предложение, состоящее из двух частей: I) названий колонок и/или констант (то есть значений данных) и 2) функций (напр., area) и/или операторов (напр., +, -, >), результатом применения которого является получение нового значения на основании существующих а базе данных значений. Выражения используются в командах Выбрать, SQL-эапрос, Обновить колонку, Выделить условно и Подписи по колонке.

Вычисляемая колонка

Вычисляемыми являются колонки в таблице, созданной SQL-зanpocoм, заданные выражением. Они являются вычисляемыми в том смысле, что не просто копируют данные из другой таблицы, я содержат значения некоторого выражения.

Вычисляемое поле

То же, что Вычисляемая колонка.

Генерализация

Процесс обобщения данных для упрощения их восприятия или обработки. Например, река может содержать множество изгибов и рукавов; однако, на обзорной карте, охватывающей большую территорию, такая река может быть обозначена прямой линией. Аналогично, города, которые в действительности являются площадными объектами, на обзорных картах показываются точками.

Геоинформационная система (ГИС)

Программное и аппаратное обеспечение, предназначенное для эффективного создания, обработки, показа и анализа всех типов географических или пространственно распределенных данных. ГИС позволяет осуществлять сложные операции пространственного анализа, которые сложно выполнить в других системах.

Геокодирование

Процесс сопоставления координат Х и Y записям из базы данных, чтобы эти записи можно было изобразить графическими объектами на карте.

Главная инструментальная панель

Окно, содержащее кнопки для выбора основных инструментов, доступа к наиболее важным диалогам и управления другими окнами Maplnfo.

Градусы (десятичные)

Градусы (широты и долготы) - это координаты, обозначающие положение точки на поверхности земли. Долгота, или координата X, обозначает положение на оси запад-восток, где положение к западу от начального меридиана обозначается отрицательными значениями. Широта, или координата Y, обозначает положение на оси север-юг, где положение к югу от экватора обозначается отрицательными значениями.

Декартовы координаты

Система координат, использующая координаты Х и Y на плоскости. Большинство САПР используют данную систему для описания объектов (напр., в чертежах и поэтажных планах). Как правило, одному из углов изображения в декартовых координатах соответствуют значения координат 0,0.

Десятичный градус

Десятичное представление долей градуса. Во многих бумажных картах координаты выражаются в градусах, минутах и секундах (окажем, 40"30'10"), где минуты и секунды описывают доли градуса. 30 минут составляют половину градуса, а 30 секунд - полминуты. Maplnfo, однако, использует только десятичные градусы (например, 72.558 градуса), где доли градусов записываются в виде десятичной дроби. Так, долгота 40 градусов и 30 минут должна быть представлена в Maplnfo как 40.5 градусов.

Детализация данных

Процедура, которая выполняется при разделении объекта на карте на составляющие объекты. Maplnfo вычисляет значения для мелких объектов с учетом их размеров.

Диапазонов карта

Тип тематической карты, на которой значения изображаются различными условными обозначениями в зависимости от того, в какой из заданных пользователем диапазонов эти значения попадают.

Дигитайзер, планшет

Электронное устройство, позволяющее цифровать бумажные карты в пакетах САПР или ГИС. Дигитайзер представляет собой планшет, на который прикрепляется бумажная карта. Цифровка осуществляется при перемещении мыши или подобного устройства по поверхности планшета и нажатии кнопки мыши. Результатом цифровки являются векторные данные.

Долгота

Долготами называются вертикальные линии на карте, которым сопоставлены значения от 0 (на экваторе) до 90 градусов (на Северном полюсе +90.0, а на Южном -90.0). Используются для обозначения местоположения объектов на оси запад-восток, положение выражается в градусах.

Запись

Набор информации об одном объекте в таблице или базе данных. Одной записи соответствует одна строка в окне Списка,

Изменяемые районы

Выбранные районы в окне Районирование, над которыми выполняются дальнейшие действия,

Импорт

Процесс загрузки одной программой информации из файла, который был создан другой программой.

Индивидуальных значений карты

Тип тематической карты, на которой записи о разными значениями тематической переменной показаны различными условными обозначениями.

Инструментальные панели

Специальные окошки Maplnfo, которые содержат различные кнопки, позволяющие быстро выбрать инструмент или выполнить команду. Существует три инструментальные панели:

Главная панель о основными инструментами (например, Лупа, Выбор, Информация и т.п.); Панель редактирования, которая содержит инструменты рисования; Панель разработки содержит кнопки Запустить программу MapBasic и Показать/Скрыть окно MapBasic, Панель можно закрыть или изменить ее форму.

Кадастровая карта

Карта, которая используется для отображения распределения земель в некотором районе. Кадастровой является, например, карта налогов и карта оценки имущества,

Картография

Наука, изучающая методы создания карт. В ГИС этим термином иногда обозначают и процесс визуального представления данных.

Команда

Слово или фраза, как правило, в меню, при нажатии на которую появляется некоторый диалог и/или выполняется некоторое действие,

Контрольные точки

Точки растрового изображения, координаты которых используются для сопоставления мировых координат и координат карты. См. Регистрация.

Координаты

Значения Х и Y в декартовой системе координат или широты и долготы в мировой системе координат. координаты показывают расположение объектов на карте по отношению к некоторым начальным объектам, В мировых системах координат в качестве начала отсчете могут использоваться экватор и Гринвичский меридиан. В плоских системах координат Х и Y показывают расстояние от некоторой начальной точки, причем обычно все объекты лежат в первом квадранте, так что все координаты являются положительными величинами.

Косметический слой

Самый верхний слой окна Карты, на котором Maplnfo автоматически располагает подписи. На этот слой могут быть помещены и другие графические объекты, например, название Карты. Косметический слой показывается всегда, и все объекты, размещенные на нем, следует сохранять на новый или один из существующих слоев.

Круговых диаграмм карты

Тип тематической карты, на которой значения тематических переменных из базовой таблицы изображаются круговыми диаграммами.

Легенда картографическая

Составляющая часть карты, содержащая объяснения значений условных знаков, цветов и штриховок. Легенда может также содержать масштаб. Картографическая легенда может отображать информацию об объектах на всех слоях Карты, кроме растрового,

Линия, линейный объект

Объект на карте, определяемый последовательностью пар координат (напр., осевые линии улиц, железные дороги, трассы кабелей). Карты улиц в Maplnfo представляют собой наборы из тысяч линейных объектов.

Ломаная линия

Объект, состоящий из нескольких линейных отрезков (сегментов). Состоит из более чем двух узлов. Создается инструментом «Ломаная». В отличие от него, инструмент Линия рисует только прямые линии (состоящие только из двух узлов).

Маркер

Миленькие квадратики, показываемые в углах минимального прямоугольника, описанного вокруг редактируемого в данный момент объекта на изменяемом слое окна Карты или Отчета.

Масштаб карты

Соотношение длин объектов на карте и на поверхности земли. Обычно задается в виде отношения, например, 1:10 000, Это означает, что единица измерения длин на карте (скажем, один сантиметр) соответствует 10 000 таких единиц на поверхности земли. Термином масштаб следует пользоваться аккуратно, С технической точки зрения, карта городского квартала является крупномасштабной (скажем, 1:12 000), а обзорная карта всего государства является мелкомасштабной (например, 1:1 000 000). Масштаб 1:1 000 000 считается более мелким, поскольку получается меньшее значение при делении 1 на 1 000 000.

Масштабная линейка

Элемент карты, позволяющий графически изображать масштаб (напр., 0-5-10 км).

Масштабный эффект

Установки, определяющие размеры изображения, при которых данный слой показывается в окне Карты (напр., 0,3 км, 2,5 км и т.д.).

Меридиан

Линия, соединяющая Северный полюс с южным, или ее часть. Линия постоянной долготы.

Минимальный описывающий прямоугольник

Минимальный прямоугольник, который можно описать вокруг данного объекта,

Многоугольник

Простой площадной объект. "Простой" означает, что он состоит из единственной замкнутой фигуры. Для создания подобных объектов служит инструмент Многоугольник.

Наложение многоугольников

Пространственная операция совмещения налегающих друг на друга многоугольников с двух слоев для анализа области их пересечения или создания новых многоугольников.

Область, площадной объект

Замкнутый объект, состоящий из одного или нескольких многоугольников. Если область состоит из нескольких островов, каждый из островов является отдельным многоугольником.

Обобщение данных

Процедура, которая выполняется при комбинировании нескольких объектов на карте в один новый объект. Maplnfo вычисляет значения в полях записи, соответствующей новому объекту, используя функции суммирования или нахождения среднего на основании значений для исходных объектов.

Объединение

Процесс создания реляционной связи между двумя таблицами (базами данных).

Окна

В Maplnfo для представления информации используются окна Карт, Списков, Графиков, Отчетов. Кроме того, вспомогательные функции выполняют инструментальные панели, окна Легенды, Информации и некоторые другие.

Окно Графика

Окно, в котором числовые данные показываются в форме графика.

Окно Карты

Окно, в котором информация представляется на географической карте.

Окно Районирование

Окно Списка особого вида, использующееся при работе с Районами. Оно отличается от обычных окон Списков следующими атрибутами; в каждый момент времени может быть выбрана только одна запись, в каждый момент одна из записей является выбранной, причем такая запись обозначает изменяемый район, к которому можно добавлять объекты.

Окно Отчета

Окно, в котором сводится и подготавливается к печати информация из одного или нескольких окон Maplnfo,

Окно Списка

Окно табличного представления слоя данных Maplnfo (а также внешней базы данных, файла электронной таблицы или текстового файла).

Ось

Используемая в графиках ограничительная линия изображения с нанесенными через равные промежутки делениями. Значения на графике определяются с помощью делений на осях. По соглашению горизонтальная ось содержит координаты X, а вертикальная - координаты Y.

Отмена выбора

Процесс, обратный созданию выборки. Объект или объекты, выбор которых отменяется, не будут обрабатываться далее как часть Выборки. Отмена выбора может быть осуществлена путем выбора других объектов, указания в пустое место на карте или командой Отменить выбор.

Отмена геокодирования

Процедура удаления из записей базы данных координат Х и Y, сопоставленных этим записям по результатам геокодирования.

Панель Редактирования

Одно из окон Maplnfo, содержащее 12 кнопок и инструментов рисования и редактирования графических объектов окон Карт и Отчетов.

Пиксел

Сокращение от picture element. Элементарная единица изображения на экране компьютера. Если экран имеет разрешение 1024 х 768, то это значит, что на нем можно показывать 1024 пикселов по горизонтали и 768 - по вертикали. Каждая буква или линия на экране состоит из нескольких пикселов.

План

Вид карты, на которой объекты не привязаны явно к их положению на земной поверхности. Примером могут служить поэтажные планы.

Плотности точек карты

Тип тематической карты, на которой некоторая единица информация отображается в виде точки. Например, на карте распределения населения каждая точка может обозначать 10 000 жителей.

Площадной объект

В ГИС площадным объектом называют область на карте, которая имеет замкнутую границу, Так, Россия или Московская область могут быть изображены на карте с помощью площадных объектов. Обратите внимание, что один площадной объект может состоять из нескольких многоугольников. Например, Индонезия представляется одним площадным объектом, в который включено много многоугольников (обозначающих рваные острова).

Поверхность

Тип тематической карты, при котором переменная изображается в виде непрерывной растровой поверхности (grid). При атом создаются файлы поверхности с расширением (*.mig)

Поле

Именованная часть записи, соответствующая одной колонке в окне Списка. Поле содержит определенный вид информации об объекте, такой как имя, адрес, цена, численность населения и тому подобное. Запись о каждом объекте в базе данных состоит из значений одного или нескольких полей,

Преобразование координат

Процесс программного перевода координат из одной координатной системы в другую. Примером может служить перевод координат плана в мировые координаты.

Прикладная программа

Компьютерная программа, предназначенная для решения определенного класса проблем, например, для редактирования текстов.

Проекция

Математическая модель, позволяющая отображать взаимное расположение географических объектов на плоскости (я том числе на бумажной карте), Поскольку вое карты представляют собой отображение сферического объекта (Земли) на плоскость, каждая из проекций вносит свои искажения. Проекции могут сохранять площади, расстояния, форму или направление объектов, но только на шаре могут сохраняться все эти атрибуты одновременно. Некоторые проекции (например, Меркатора) предназначены для создания навигационных карт. Другие (скажем, равноплощадная Ламберта) хороши для визуального анализа.

Прокрутка

Специальные строки в правой и нижней части каждого окна, позволяющие двигать содержимое этих окон.

Промежуточная выборка

Выборка, создаваемая в окошке с условием диалога SQL-запрос. Maplnfo сначала создает эту промежуточную выборку, а затем использует ее результаты при выполнении основной части SQL-запроса.

Рабочий набор

Описание открытых окон и таблиц Maplnfo, которое можно сохранить в файл.

Районирование

Процесс объединения объектов на карте в районы. В момент присвоения объекта одного из районов Maplnfo автоматически пересчитывает суммарные показатели всех районов и показывает их значения в окне Районирование, Данный процесс иногда называют территориальным планированием.

Размерных символов карты

Тип тематической карты, на которой символы (точечные объекты) различных размеров изображают различные числовые значения.

Растровое изображение

Растровое изображение - это компьютерное представление графического материала в виде набора точек (строк и столбцов). Растровые изображения иногда называют битовыми картами (bitmaps). Космические и аэрофотоснимки являются наиболее часто используемыми в ГИС растровыми изображениями. См. Сканирование, Векторное изображение.

Регистрация

Как правило, представляет собой первый шаг при подготовке к цифрованию или при первом открывании растра в Maplnfo. Прежде чем работать с растровым изображением или бумажной картой, надо расставить несколько контрольных точек и указать для них координаты (напр., широту и долготу). После регистрации изображения Maplnfo сможет сопоставлять географические координаты любой точке на бумажной или сканированной карте; а следовательно, вычислять расстояния и площади, а также размещать векторные слои поверх растрового. Процесс регистрации используется как в ГИС, так и в системах САПР. См. Контрольные точки.

Сегмент

На картах улиц сегментом мы называем часть улицы. В городах один сегмент обычно соответствует отрезку улицы между двумя соседними перекрестками. Адресная информация об улицах хранится о точностью до сегмента.

Сетка градусная

Совокупность горизонтальных (широта) и вертикальных (долгота) линий, располагаемых на мировых картах через равные промежутки (напр., через каждые пять или пятнадцать градусов). Используется для удобства определения координат.

Символ

Небольшая, относительно простая фигура (например, квадратик, круг, звездочка), используемая для графического изображения точечных объектов (скажем, расположения клиентов).

Синоним

Название, которое сопоставляется выражению или колонке, при работе с окошком Выбрать колонки диалога SQL-запрос. Такое название используется в окне Списка вместо полной записи выражения или прежнего названия колонки.

Синхронное представление

Используемая в Maplnfo технология, позволяющая при внесении изменений в одном из окон автоматически отображать эти изменения во всех других открытых окнах. Например, если выбрать объект в одном из окон Карт, то этот объект будет выбран также во всех других окнах Карт и во всех окнах Списков для соответствующей таблицы.

Система координат

Система координат вводится для того, чтобы геометрические объекты можно было представлять с помощью числовых значений. Каждая точка геометрического объекта представляется парой числовых значений. Такие значения называются координатами точки. В картографии системы координат тесно связаны с проекциями. Системы координат создаются путем указания параметров некоторой проекции. См. Декартовы координаты, Проекция, Сферические координаты.

Сканирование

Процесс ввода графической информации в растровый формат с помощью оптического устройства (сканера).

Слой

Структурная единица карт в Maplnfo. В Maplnfo карта, как правило, состоит на нескольких наложенных один поверх другого слоев (скажем, слоя улиц. наложенного поверх слоя городов, наложенного поверх слоя государств). когда таблица показывается в одном из окон Карт, ей сопоставляется отдельный слой в данном окне Карты. Почти все слои соответствуют открытым таблицам, за исключением Косметического, который содержит временно наносимые на карту изображения (скажем, подписи). См. Косметический слой.

Собственная проекция

Проекция, в которой хранятся координаты объектов карты. Maplnfo дает возможность показывать карты в любых проекциях, но быстрее всего карта рисуется на экране в собственной проекции (в которой она была составлена).

Совмещение узлов

Режим, позволяющий рисовать и перемещать объекты на карте, В режиме совмещения создаваемый или передвигаемый узел совмещается с ближайшим узлом в окрестности заданного размера.

Среднеквадратическое отклонение

Мера отклонения данных из указанного набора от среднего значения.

Стандартное значение

Значение или режим, используемый, а том случае, когда пользователь не задал явно значение или режим.

Статистика окно

Окно, в котором показываются общая сумма и средняя величина для всех числовых полей выбранных в данный момент объектов/записей. Также показывается число выбранных записей. При изменении выборки статистические данные автоматически пересчитываются.

Столбчатых диаграмм карты

Тип тематической карты, на которой значения тематических переменных из базовой таблицы изображаются столбчатыми диаграммами.

Строка сообщений

Строка в нижней части экрана, в которой показываются сообщения, облегчающие работу с Maplnfo. В частности, строка сообщений упрощает работу с окнами Карт и Списков. Когда активно окно Карты, строка сообщений показывает, какой слой является изменяемым, размер изображения в окне, а также, включены ли режимы Совмещения узлов и Оцифровка. Если активно окно Списка, строка сообщений показывает общее число записей в таблице и номера записей, которые видны в окне в данный момент. Если же активно окно Отчета, строка сообщений показывает размер изображения в процентах от реального размера карты.

Строка таблицы

Строка таблицы содержит всю информацию об одном из элементов таблицы. Одна строка соответствует одной записи в таблице.

Сферические координаты

Значения широты и долготы, задающие положение объектов на поверхности шара.

Таблица

Базы данных в Maplnfo организованы в виде таблиц. Таблицы состоят из строк и столбцов. Каждая строка содержит информацию об определенной характеристике объекта. Каждый столбец содержит определенный вид сведений обо всех элементах таблицы. Таблицы могут содержать сведения о графических объектах. Такие таблицы можно показывать на карте. См. Базовая таблица и Таблица запроса.

Таблица запроса

Временная таблица, создаваемая по результатам выполнения команд: Выбрать, SQL-запрос, выбора объектов в окне Карты или записей в окне Списка. Такую таблицу можно просматривать в окнах Карт, Списков и Графиков. В таблицу запроса нельзя вносить изменений или изменять ее структуру, но с ее помощью можно редактировать содержимое выбранных записей исходной таблицы. См. Выборка и Исходная таблица.

Текстовый курсор

Мерцающая вертикальная черта, показывающая место, куда вводится текст или где он редактируется.

Тематическая карта

Тип карты, на которой с помощью условного выделения (например, цветов и штриховок) показывается распределение на карте некоторых данных. Так, на тематической карте сбыта территории с большим числом покупателей могут быть выделены ярко-красным цветом, а территории с относительно небольшим числом покупателей - розовым цветом.

Тематическая переменная

Данные, отображаемые условными обозначениями на тематической карте. Тематическая переменная может представлять собой имя поля или выражение.

Тематические растровые поверхности

Тип тематической карты, отображающий данные в виде непрерывкой цветной растровой картины. Этот тип тематической карты образуется при интерполяции значений из таблицы. При этом генерируется файл поверхности, который отображается в виде растрового изображения в окне Карты.

Точка, точечный объект

Графический объект, определяемый единственной парой координат Х и Y. Каждой точке сопоставляется свой вид символа (например, кружок, квадрат и т.п.).

Трассировка

Метод оцифровки изображений, при котором пользователь создает векторные объекты путем постановки отметок (трассировки) на фоне растровой подложки. Поэтому для трассировки не требуется наличие планшета.

Узел

Конечная или любая точка линейного объекта, либо стороны ломаной или многоугольника.

Указатель мыши

Стрелка или иное изображение на экране, которое перемещается вслед за движениями мыши.

Упаковка

Процесс сжатия таблиц Maplnfo, проводимый для того, чтобы сократить занимаемое таблицей место на диске.

Файл

Именованный набор данных, который хранится на электронном носителе, таком как магнитная лента или диск. Файл может содержать данные (скажем, документ) или быть исполняемым (программным).

Флажок

Окошко диалога, которое имеет два состояния - установлен или не установлен. Чтобы установить или сбросить флажок, на него надо указать мышью. Как правило, флажки используются, когда имеется несколько режимов, которые можно включать или отключать независимо друг от друга.

Центроид

Центр графического объекта на карте. Для большинства объектов центроид совпадает с центром описанного вокруг объекта прямоугольника (скажем, для линии центроид лежит и точке линии, которая удалена от ее концов на равное расстояние). Иногда же центр описанного прямоугольника лежит вне объекта, например, у некоторых невыпуклых многоугольников. Поскольку центроид должен всегда располагаться в пределах объекта, в этих случаях центроид не совладает с центром описанного прямоугольника. При размещении подписей на карте или создании тематических карт о использованием столбцовых графиков и круговых диаграмм, подписи и диаграммы помещаются вблизи центроидов объектов. При геокодировании результирующие точки также помещаются в точку центроида соответствующего объекта.

Широта

Широтами называются горизонтальные линии на карте, которым сопоставлены значения от 0 (на Экваторе) до 90 градусов (на Северном полюсе +90.0, а на Южном -90.0). Используются для обозначения местоположения объектов на оси север-юг, выражается в десятичных или обычных градусах относительно экватора.

Широта/Долгота

Стандартная проекция, используемая для представления географических объектов в Maplnfo.

Шрифт

Набор символов определенного поля, с помощью которого создаются текстовые надписи.

Штриховка (рисунок)

Рисунок и цвета, использующиеся для закраски замкнутых объектов.

Экспорт

Процесс сохранения одной программой информации в файл, который будет использоваться другой программой.

Язык структурированных запросов (SQL)

Стандартный язык, используемый для анализа информации из реляционных баз данных. Система управления базами данных Maplnfo основана на стандартном SQL-языке.

ASCII

Сокращение от American Standard Code for Information Interchange (Американский стандартный код для обмена информацией). ASCII является стандартной кодировкой. используемой в большинстве микрокомпьютеров, многими компьютерными терминалами и принтерами для представления символов. В эту кодировку включены не только буквы, цифры и другие графические знаки, но и контрольные символы возврата каретки, забоя и так далее.

MapBasic

Язык программирования, который используется для настройки и автоматизации работы в Maplnfo. Чтобы создать приложение на MapBasic, необходимо иметь компилятор языка MapBasic, поставляемый как отдельный продукт. Однако для запуска готового приложения на MapBasIc этот компилятор не нужен.

SQL-запрос

Способ выбора информации из базы данных по заданным атрибутам и соотношениям объектов. В Maplnfo запросы можно формировать в командах SQL-запрос и Выбрать, а также командами языка MapBasic или в окне MapBasic.

ПРИМЕРНЫЕ ТЕМЫ РЕФЕРАТОВ

1. Особенности создания баз данных в ГИС.

2. Проблема оптимизации представления пространственных данных в среде ГИС.

3. Моделирование географических систем.

4. Модели структуры, взаимосвязей и динамики географических явлений.

5. Современные методы визуализации пространственных данных.

6. Перспективы «интеллектуализации» ГИС.

7. Возможности анимации изображений в географии.

8. Интеграция сетевых и ГИС технологий.

9. Структура систем поддержки принятия решений.

10. Обзор глобальных, международных, национальных, региональных и локальных ГИС-проектов.

11. Проблемы перехода России к устойчивому развитию и роль геоинформатики.

12. Перспективы геоинформатики: расширение возможностей, новые технологии, области применения.

13. Сравнительная характеристика технологических возможностей разных ГИС-пакетов для решения конкретных задач природопользования.

14. Структура и функции ГИС в реализованных проектах ландшафтного планирования.

15. Структура и функции ГИС для почвоведения.

16. Анализ статей, посвященных геоинформационным технологиям, в периодических изданиях последних лет.

17. Характеристика картографических ресурсов (в том числе Интернет) и возможности их использования в современных ГИС-пакетах

18. Характеристика информационных ресурсов по природным условиям и природопользованию (в том числе представленных в Интернет).

19. Характеристика ДДЗ и их источников.

20. Физические принципы использования ДДЗ для картографирования свойств ландшафтного покрова.

21. Картографирование в Интернете. Интернет-ГИС.

22. Электронные атласы.

23. Анимационное картографирование

24. Современный рынок геоинформационных технологий.

25. Сравнение методов и приемов автоматизированного и визуального дешифрирования аэрокосмических снимков: достижения, проблемы, перспективы.

26. Принципы, методы и современные возможности использования ГИС-технологий для работы с гиперспектральными снимками при решении задач природопользования.

27. Крупнейшие геоинформационные проекты. Международные и национальные программы.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. MapInfo Professional. Руководство пользователя. Русск. Версия. Москва ООО «ЭСТИ-МАР». 2000г.

3. Геоинформационное картографирование. Пространственные данные, цифровые и ЭК. Общие требования. ГОСТ Р 50828-95, 1995.

4. Ковальчук А.К.,ШайтураС.В.,БогомоловА.Ю. Создание и использование ГИС-проектов для средних школ. Учеб. Пособие по курсу Геоинформатика.- М.: Радио и связь, 1999.-64 с.

5. Крыловский А.Ю. и др. Геоинформационная система MapInfo: Уч-метод. пособие: Изд-во СГУ, 2003.-56 с.

6. Баранов Ю.Б., Берлянт А.М., Капралов Е.Г., Кошкарев А.В., Серапинас Б.Б., Филлипов Ю.А. Геоинформатика. Толковый словарь основных терминов.-М.: ГИС-Ассоциация, 1999.-204 с.

ЛАБОРАТОРНАЯ РАБОТА № 1

ТЕМА: ОБЩЕЕ ПРЕДСТАВЛЕНИЕ О СИСТЕМЕ MAPINFO PROFESSIONAL, ИНТЕРФЕЙС ПРОГРАММЫ.

ЛАБОРАТОРНАЯ РАБОТА № 2

ТЕМА: РЕГИСТРАЦИЯ РАСТРОВОГО ИЗОБРАЖЕНИЯ.

Открытие и регистрация растрового изображения

ЛАБОРАТОРНАЯ РАБОТА №3

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ

ТЕМАТИЧЕСКОГО СЛОЯ «КОНТУР ДАГЕСТАНА»

Ввод названий объектов

Векторизация

ЛАБОРАТОРНАЯ РАБОТА № 4

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКИХ СЛОЕВ «КАСПИЙСКОЕ МОРЕ», «ВОДОЕМЫ ДАГЕСТАНА»

ЛАБОРАТОРНАЯ РАБОТА № 5

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ТОЧЕЧНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «НАСЕЛЕННЫЕ ПУНКТЫ ДАГЕСТАНА»

ЛАБОРАТОРНАЯ РАБОТА № 6

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «РАЙОНЫ ДАГЕСТАНА»

ЛАБОРАТОРНАЯ РАБОТА № 7

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ЛИНЕЙНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «РЕКИ ДАГЕСТАНА»

ЛАБОРАТОРНАЯ РАБОТА № 8

ТЕМА: ВЕКТОРИЗАЦИЯ КАРТЫ. СОЗДАНИЕ ПОЛИГОНАЛЬНЫХ ОБЪЕКТОВ. СОЗДАНИЕ ТЕМАТИЧЕСКОГО СЛОЯ «ПОЧВЫ ДАГЕСТАНА»

ЛАБОРАТОРНАЯ РАБОТА №. 9

ТЕМА: Создание тематической карты.

Появится окно Создать Тематическую Карту – Шаг 3 из 3 (рис. 27) в котором выбираются Настройки… , Стиль… и создается Легенда… .

При нажатии пиктограммы легенда появляется на экране .

ЛАБОРАТОРНАЯ РАБОТА № 10

ТЕМА: СОЗДАНИЕ ТЕМАТИЧЕСКИХ КАРТ. СОЗДАНИЕ ОТЧЕТА. ВЫВОД НА ПЕЧАТЬ.

ЛАБОРАТОРНАЯ РАБОТА № 11

ТЕМА: СОЗДАНИЕ БАЗЫ ДАННЫХ ВЕКТОРНОГО СЛОЯ. ЗАПРОСЫ. SQL – ЗАПРОСЫ.

ГЛОССАРИЙ

База данных

Текстовый курсор

ПРИМЕРНЫЕ ТЕМЫ РЕФЕРАТОВ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
